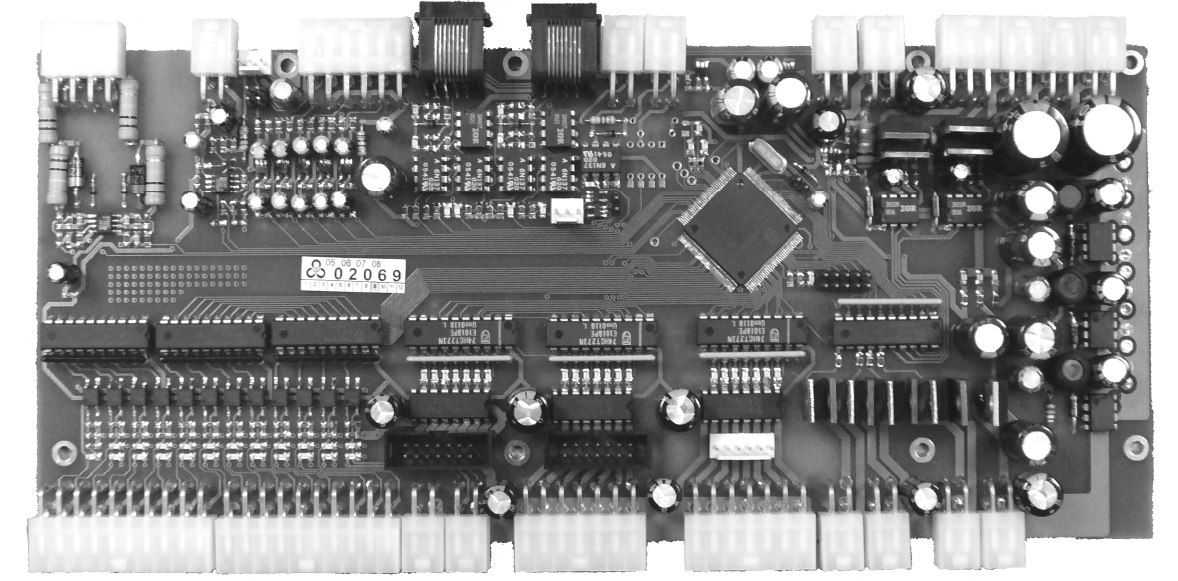

Контроллер электроавтоматики ARM_v2 предназначен для обеспечения работы и контроля устройств, необходимых для плазменной резки. Устройство контролирует состояние входных датчиков, включая датчики воздуха, воды и концевых упоров, а также обеспечивает управление исполнительными узлами системы.
Контроллер выполняет включение и регулировку плазмообразующих газов, измеряет напряжение источника и дуги, управляет приводом Z в ручном режиме и режиме слежения, а также отвечает за включение необходимых реле.
Плата питается постоянным напряжением 24 В и формирует внутренние стабилизированные напряжения 15 В, 5 В, 3,3 В и 1,8 В. Центральной частью контроллера является микропроцессор Philips Semiconductors LPC2212FBD с тактовой частотой 16 МГц.
Контроллер связан с управляющим компьютером по последовательному каналу. Для повышения помехоустойчивости сигналов используются оптроны, а состояние отдельных цепей и датчиков контролируется светодиодной индикацией.
