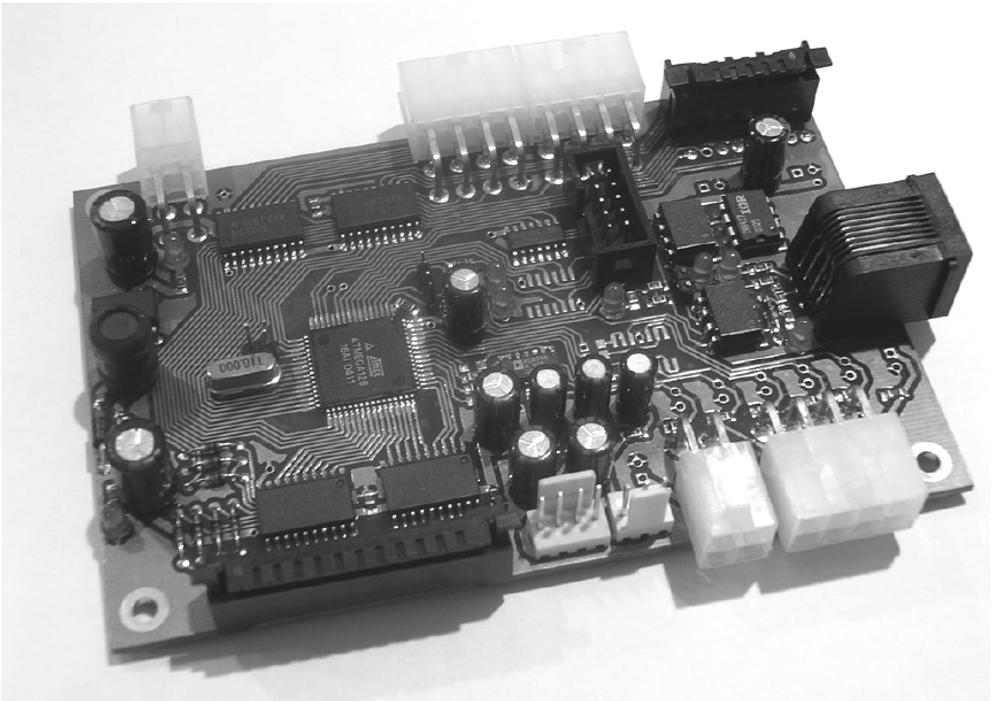

Плата контроллера пульта оператора ПКП-057.К предназначена для опроса плёночной клавиатуры, джойстиков позиционирования по координатам X, Y и Z, а также тумблеров, расположенных на пульте оператора и панели индикации.
Плата связана с компьютером по последовательному каналу через разъём X10 и является частью замкнутого кольца связи, объединяющего контроллеры машины термической резки.
Ядром платы является микропроцессор ATMEL ATMEGA128L, работающий с внешним кварцевым резонатором 16 МГц. Сигналы с плёночной клавиатуры и тумблеров поступают на микропроцессор через буферные микросхемы, а сигналы с джойстиков передаются на АЦП микропроцессора через повторитель на основе операционного усилителя.
Питание платы осуществляется постоянным напряжением 12 В от компьютерного источника питания. Внутренний блок питания преобразует входное напряжение в стабилизированное напряжение 5 В, необходимое для работы микропроцессора и других микросхем.
