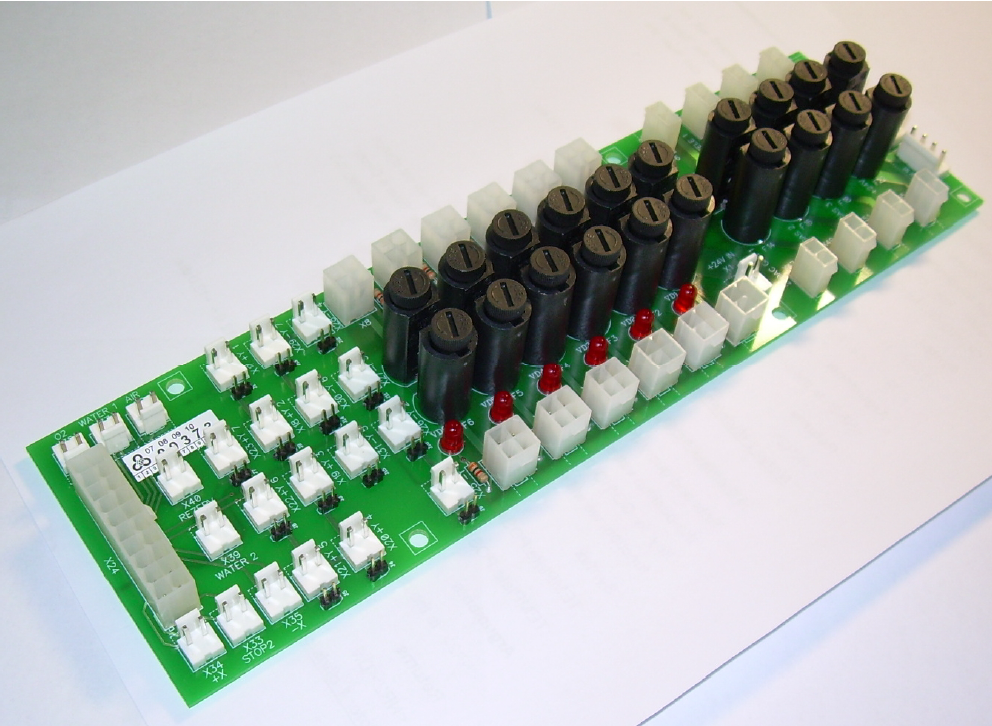

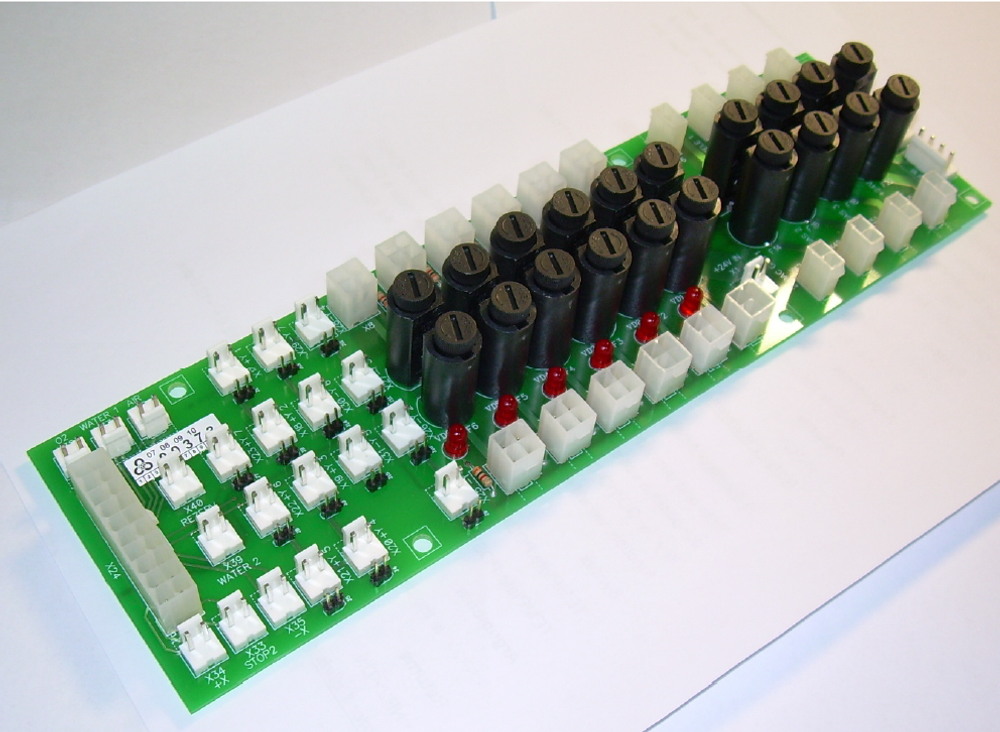

Кросс-плата Crossn2 предназначена для распределения питания между периферийными устройствами портальной машины, а также для сбора информации с датчиков и передачи сигналов на плату контроллера электроавтоматики КВВК-042.К либо на плату контроллера автоматики ARM_v2.
Плата включает два основных функциональных блока: блок питания и блок информации. Через блок питания распределяются постоянное напряжение 24 В и переменное напряжение 220 В на подключённые платы и периферийные устройства.
Напряжение 24 В подаётся через входной разъём и распределяется на плату контроллера автоматики, плату контроллера газовой резки, плату управления привода, плату оптоэлектронного преобразователя и плату индикации AVR. Для защиты цепей питания используются предохранители, а для контроля наличия напряжения предусмотрены светодиоды.
Блок информации обеспечивает сбор сигналов с входных датчиков системы через разъёмы платы. Сигналы передаются на контроллер электроавтоматики или контроллер автоматики в зависимости от конфигурации портальной машины.
