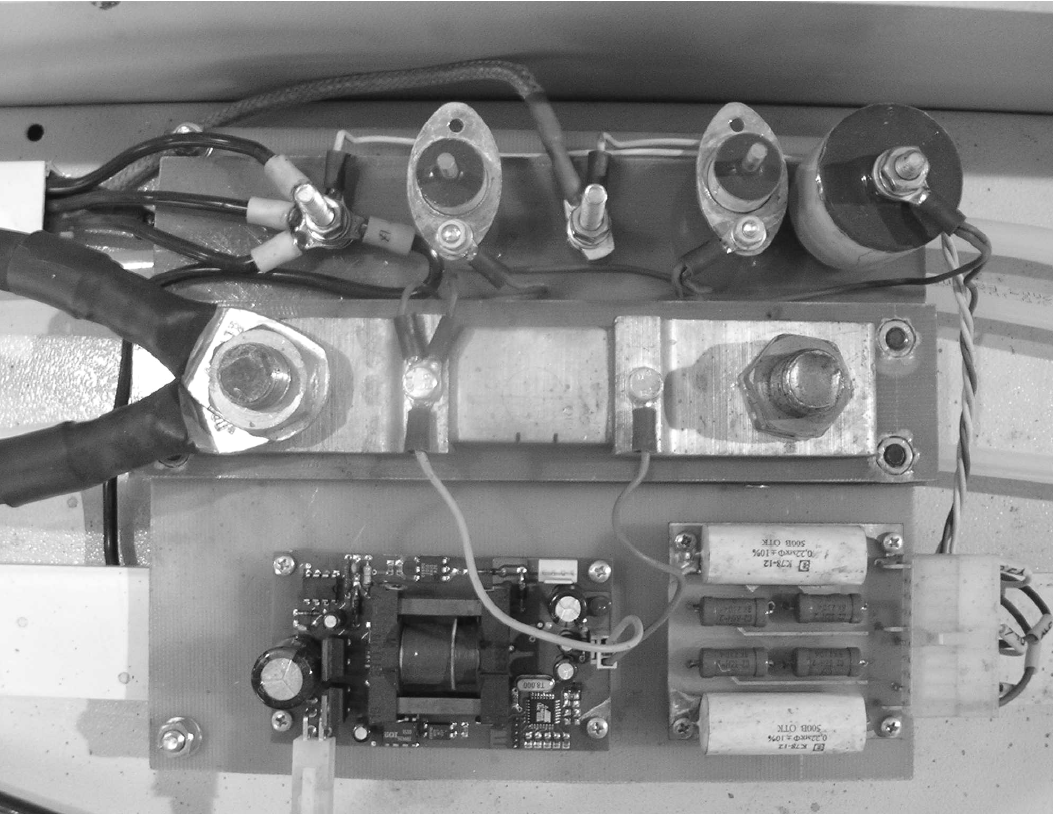

Плата измерения тока КИТ-26.АК предназначена для измерения и передачи сигнала с шунта в контроллер электроавтоматики. Устройство применяется в составе блока базовых измерений машины плазменной резки типа «Кристалл» и используется для индикации величины тока на панели приборов.
Плата представляет собой источник гальванически развязанного стабилизированного напряжения 5 В и схему преобразования измеряемого напряжения на шунте в частотно-модулированный сигнал, передаваемый в блок слежения по высоте.
Измеряемое напряжение шунта составляет от 0 до 75 мВ. Выходной сигнал имеет амплитуду 15 В и частоту от 238 до 10000 Гц. Частота выходного сигнала обратно пропорциональна напряжению на шунте.
В составе платы применяются микроконтроллер ATmega8, операционный усилитель OPA340, ШИМ-генератор UC3842, драйвер IR4426, оптронная развязка и трансформатор ETD29. Питание платы осуществляется постоянным напряжением 24 В.
