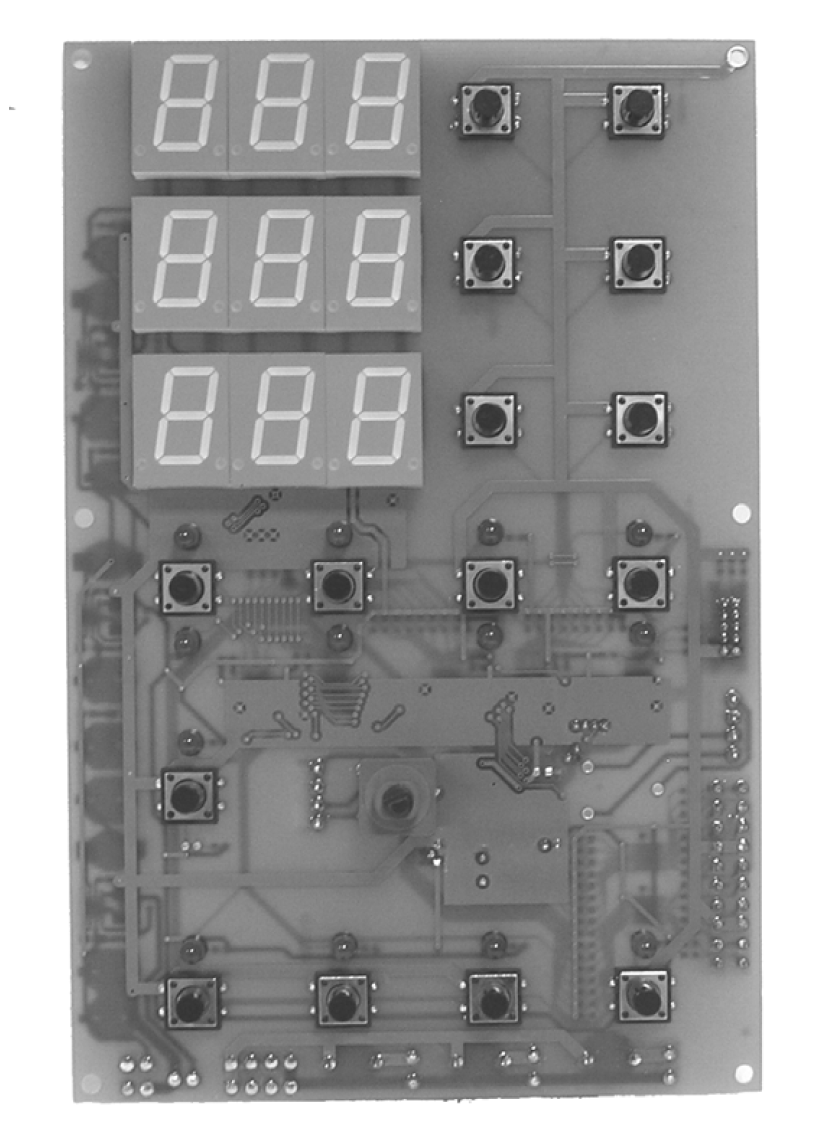

Плата индикации AVR предназначена для обслуживания кнопок задания технологических параметров, кнопок выбора режимов резки машины и отображения на индикаторах информации о текущих значениях технологических параметров.
Плата обеспечивает выбор технологических параметров и режимов резки, включение и выключение кареток при соответствующей конфигурации машины, а также принимает сигнал с контроллера пульта оператора для отображения информации на индикаторах.
Устройство выполняет преобразование входного постоянного напряжения 24 В в стабилизированные напряжения 15 В и 5 В. Центральной частью платы является микропроцессор ATMEL ATMEGA128L, работающий с тактовой частотой 16 МГц.
Плата индикации AVR работает самостоятельно, без поступления управляющих сигналов. При отсутствии сигналов на индикаторах отображается надпись SOS.
