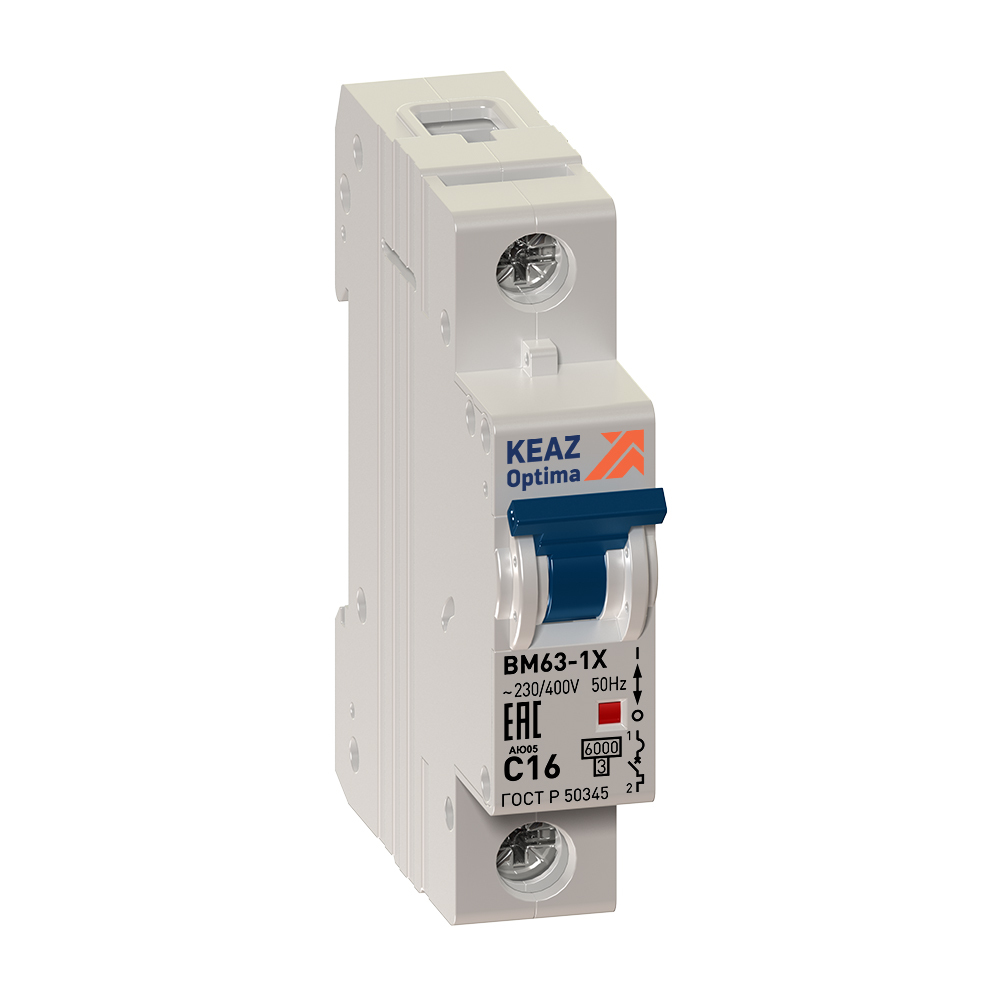

Выключатель автоматический модульный OptiDin BM63-1C1-УХЛ3 (ВМ63)

Описание

Характеристики

Отзывы

Руководство

Оставьте первый отзыв! Написать отзыв

Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 1 А .

Классификация:

Тип приёмки: ОТК .
Категория ETIM: Модульный автоматический выключатель (EC000042).
код ТН ВЭД: 8536201008.

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: УХЛ3 .

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50345, ТУ3421-040-05758109-2009.
Дополнительное оборудование: Нет.

Габариты: 18 х 85 х 73,7 мм

Производитель: КЭАЗ

Степень защиты: IP20

Количество в упаковке: 1 шт.

Вес: 0,12 кг

Предельная коммутационная способность переменного тока Icu: 6 кА

Номинальный ток In: 1 А

Номинальное импульсное напряжение Uimp: 4 кВ

Вид расцепителей: Тепловой и Электромагнитный

Номинальное рабочее напряжение переменного тока Ue: 230 В

Род тока: Переменный

Потери мощности: 3 Вт

Частота тока: 50 Гц

Характеристика диапазона отключения: C

Отключение нейтрали (N): Нет

Категория перенапряжения: 4

Класс токоограничения: 3

Количество полюсов: 1

Уставка расцепителей токов короткого замыкания: 5Iн — 10Iн

Общее количество защищенных полюсов: 1

Температура: 30°С

Диапазон рабочих температур: от -60°С до +40°С

Способ монтажа: DIN-рейка

Присоединение внешних проводников: Переднее

Максимальное сечение присоединяемых проводов: 25,0 мм²

Способ установки: Стационарный с креплением на панели

Ширина в количестве модулей: 1

Глубина монтажная: 75,0 мм

Категория применения по селективности: Неселективный

Степень загрязнения: 3

Отключающая способность по EN 60898: 6 кА

Возможность самостоятельного подключения дополнительных устройств: Да

Предельная коммутационная способность переменного тока Icu при 220АС: 6 кА

Общее количество полюсов: 1

Диапазон срабатывания при переменном напряжении: Нет

Руководство по эксплуатации выключателей автоматических OptiDin ВМ63
