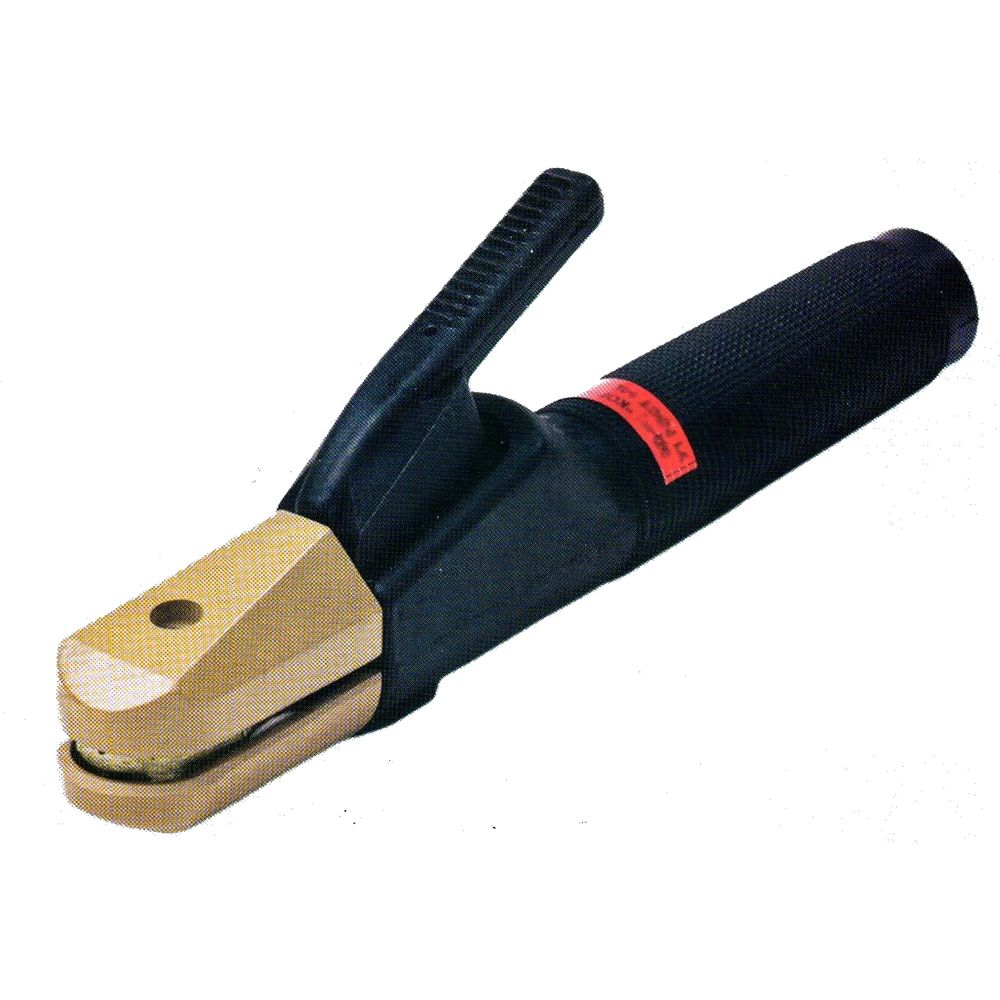

Электрододержатели "Корд" типов ЭД-31, ЭД-40, предназначены для ручной дуговой сварки покрытыми металлическими электродами.
Электрододержатели изготовлены в климатическом исполнении У, категории размещения 1 по ГОСТ 15150-69 .
|
№
|
Наименование параметра |
Тип |
|
|
ЭД-31 |
ЭД-40 |
||
|
2.1 |
Диаметр применяемых электродов, мм |
1,6-4,0 |
1,6-6,0 |
|
2.2 |
Угол закрепления электрода без подгиба, градус. |
0; 90; 120 |
0; 90; 135 |
|
2.3 |
Время замены электрода, с, не более |
4 |
4 |
|
2.4 |
Сварочный ток,А: Номинальный ПВ -60% Наибольший ПВ-35%,не более |
315 400 |
400 500 |
|
2.5 |
Продолжительность цикла сварки мин |
5 |
5 |
|
2.6 |
Сечение жилы подсоединяемого сварочного кабеля, мм2 |
от 35 до 50 |
от 50 до 70 |
|
2.7 |
Регулирование усилия прижима электрода |
есть |
есть |
|
2.8 |
Усилие прижатия электрода Æ2мм пружиной, кгс, не менее |
от 12,5 до 25 |
от 12,5 до 25 |
|
2.9 |
Габаритные размеры, мм, Длина, не более Ширина. не более Высота, не более |
220 31 77 |
220 31 85 |
|
3.0 |
Масса, кг, не более |
0,27 |
0,29 |
Стандартная комплектация: электрододержатель, паспорт.
