Тип покрытия — основное.
Данные электроды предназначены преимущественно для сварки корневого прохода шва поворотных и неповоротных стыков в положении вертикаль на подъем трубопроводов и других ответственных конструкций из низкоуглеродистых и низколегированных сталей прочностных классов до К60 включительно с нормативным временным сопротивлением разрыву до 589 МПа включительно. Электроды диаметром 3,0 мм предназначаются так же для сварки заполняющих и облицовочного слоёв шва тонкостенных конструкций, включая стыки трубопроводов из сталей прочностных классов до К54 включительно (с нормативным пределом прочности до 539 МПа). Сварка выполняется на постоянном токе, как прямой, так и обратной полярности.
Ток = (+/-)
Положение 1, 2, 3, 4, 6
Режимы прокалки: 360-400 °С, 1 час.
| Классификация | ГОСТ 9467: Э50А, ГОСТ Р ИСО 2560-A: E 42 4 B 2 2 H10, AWS A5.5: E7015-G |
| Одобрения | НАКС: Ø 2.5; 3.0 мм; ВНИИГаз, НИЦ «Мосты», Газпром |
| Предел текучести σт, Н/мм² (МПа) | ≥420 |
| Предел прочности σв, Н/мм² (МПа) | ≥500 |
| Удлинение δ, % | ≥26,0 |
| Ударная вязкость KCV, Дж/см² | ≥120 при +20°С ≥59при -40°С |
| Ударная вязкость KCU, Дж/см² | ≥130 при +20°С ≥50 при -60°С |
Химический состав наплавленного металла
| C, % | max 0,06 |
| Mn, % | 1,35 |
| Si, % | 0,33 |
| P+S, % | max 0,035 |
| P, % | max 0,025 |
| S, % | max 0,025 |
Область применения:
- Ø 2,5 и 3,0 мм для сварки и ремонта корневого слоя швов неповоротных стыков нефтегазопродуктопроводов из сталей прочностных классов до К60 (Х70) включительно.
- Ø 3,0 мм для сварки и ремонта заполняющих слоев швов неповоротных стыков нефтегазопродуктопроводов из сталей прочностных классов до К54 (Х60) включительно.
- Выполнение ответственных корневых проходов других конструкций с образованием обратного валика в нефтехимической, энергетической и строительной промышленности.
- При сварке конструкций с высокими требованиями ударной вязкости на - 60°C.
- Другие применения , где использование электродов УОНИ ограничено высокими требованиями к сварке.
Дополнительная информация:
- С 2015 года электрод производится на заводе ЗАО "ЭСАБ-СВЭЛ", входящий в группу компаний ESAB.
Информация для заказа:

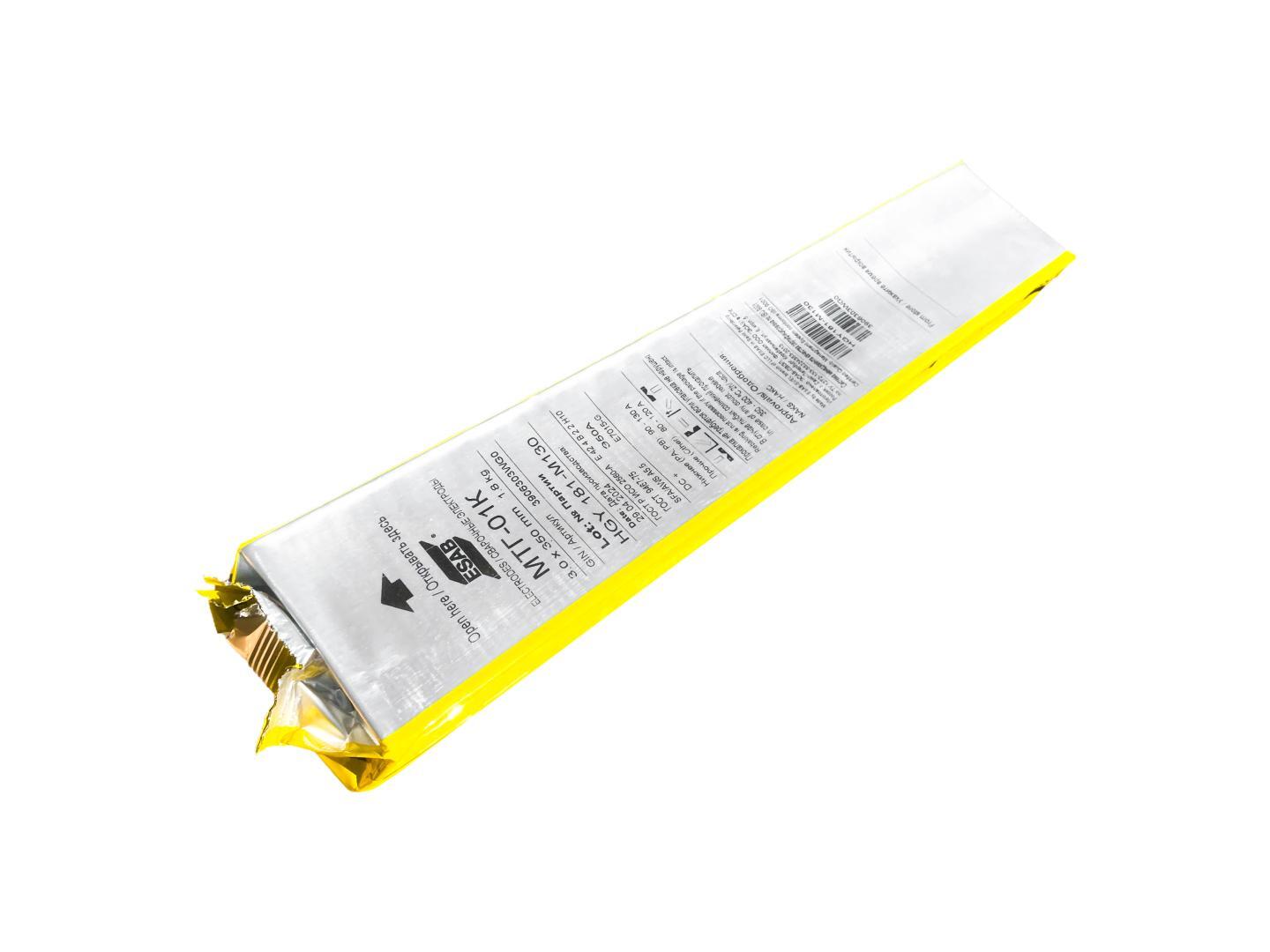

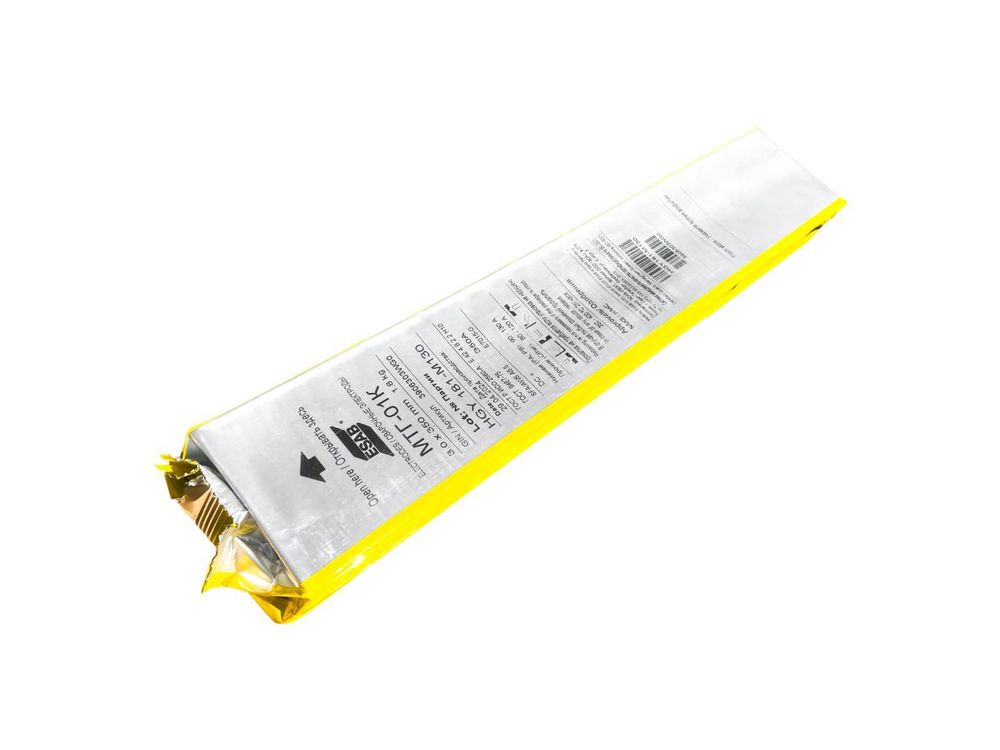

Арт. 3906303WG0 — Сварочные электроды ESAB МТГ-01К d3.0х350 mm 1,8 kg ВакПак.
