Тип покрытия — основной.

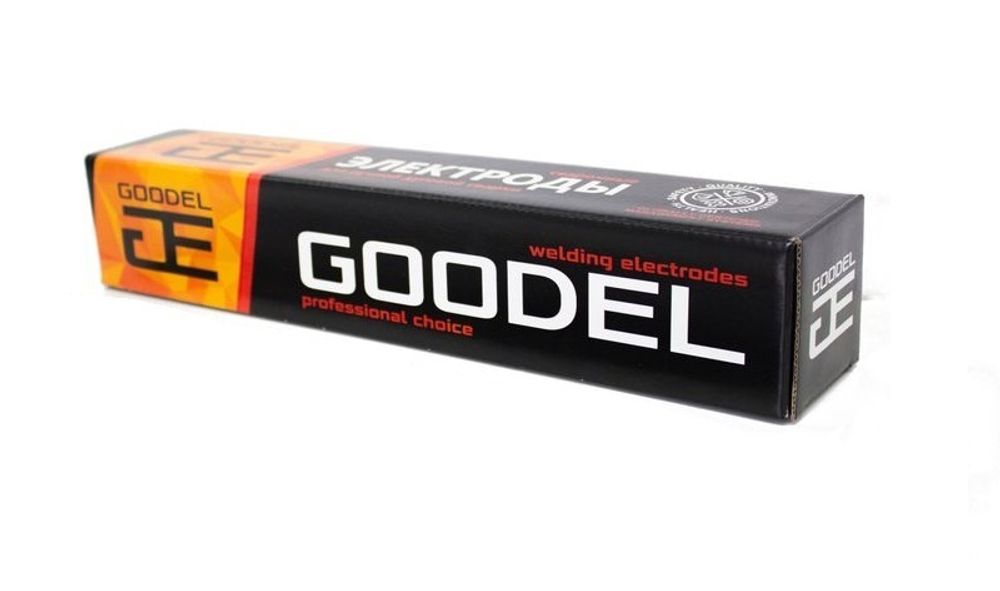

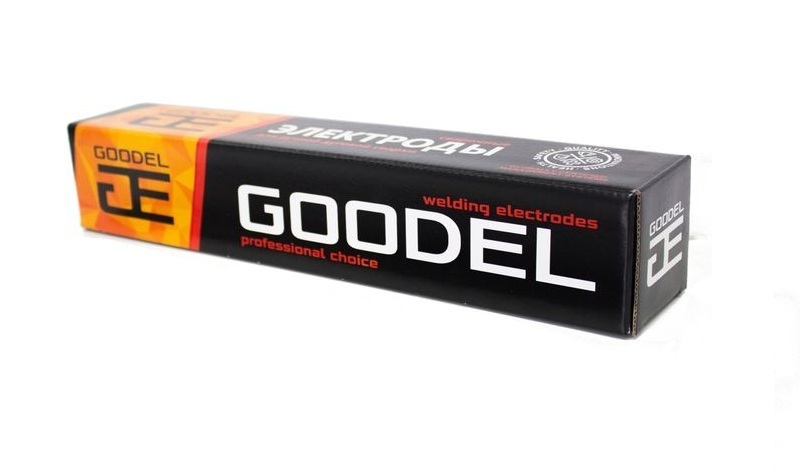

Сварочные электроды марки ТМЛ-3У — это электроды с основным покрытием, предназначенные для сварки оборудования и паропроводов из сталей, марок типа 12МХ, 15МХ, 20МХЛ, 12Х1МФ, 20ХМФ1, 15Х1М1Ф, 15Х1М1ФЛ и им подобных, работающих при температуре не более 565 °С, и элементов поверхностей нагрева из сталей марок 12Х1МФ, 12Х2МФБ и 12Х2МФСР независимо от рабочей температуры, а также заварка дефектов в элементах из тех же сталей.
Особенности:
Электроды ТМЛ-3У допускают сварку в узкую разделку с общим углом скоса кромок 15 градусов и обеспечивают высокую стойкость металла шва к образованию пор при удлинении дуги.
Механические свойства наплавленного металла (средние значения)
| Предел прочности на разрыв, МПа | Предел текучести, МПа | Относительное удлинение, % | Ударная вязкость, Дж/см² | Тип образца по ГОСТ 6996 |
Температура испытаний |
| 570 | 480 | 22 | 180 | KCU | +20 °С |
Химический состав наплавленного металла, массовая доля, %
| C | Mn | Si | Cr | Mo | V | S | P |
|---|---|---|---|---|---|---|---|
| 0,08-0,11 | 0,7-0,9 | 0,2-0,4 | 0,8-1,2 | 0,5-0,7 | 0,15-0,30 | 0,01-0,02 | 0,02-0,025 |
Характеристики плавления
| Расход электродов на 1 кг наплавленного металла | Коэффициент наплавки |
|---|---|
| 1,5 кг | 9,0 г/А•ч |
Рекомендуемое значение тока, А
| D, мм | Положение шва | ||
|---|---|---|---|
| нижнее | вертикальное | потолочное | |
| 3,0 | 95–115 | 75–100 | 60–90 |
| 4,0 | 130–170 | 110–140 | 100–120 |
| 5,0 | 170–200 | 140–170 | – |
| Положения сварки: | Сварочный ток: |
 |
Постоянный обратной полярности (DC+) |
Технологические особенности сварки
Режим прокалки электродов ТМЛ-3У
