ВИД ПОКРЫТИЯ - основное
|
ГОСТ 9466 — 75 |
Э– 09Х1МФ - ЦЛ-39 - 2,5 - ТД Е - 17 — Б20 |
ТУ У 25.9-34142624-014:2017
ОСТ 24.948.01-90
ISO 3580-A- E CrMoV1 B 2 2
AWS A5.5: E8015-G
Назначение и область применения:

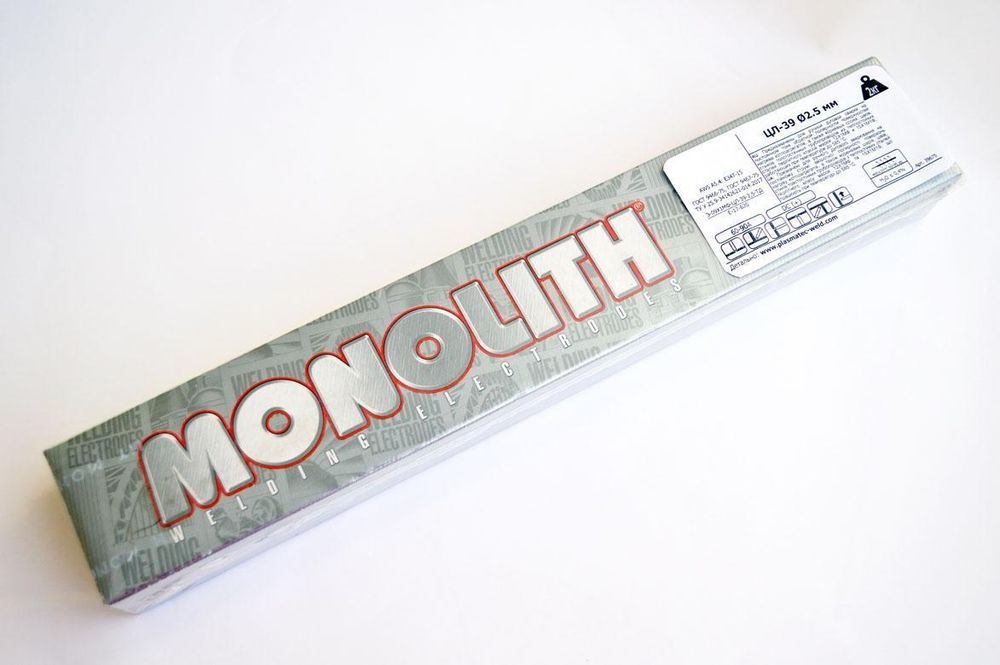

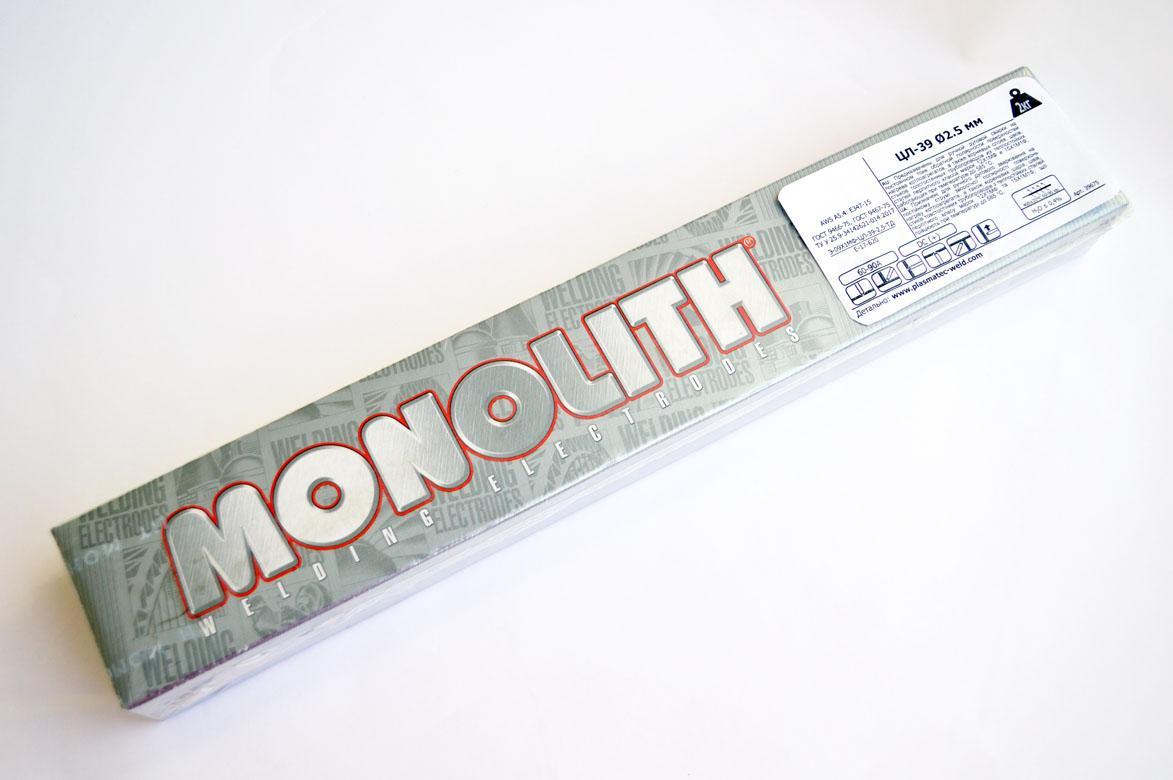

Электроды ЦЛ-39 предназначены для ручной дуговой сварки на постоянном токе обратной полярности поверхностей нагрева котлоагрегатов, а также корневых слоев швов стыков толстостенных трубопроводных из теплостойких сталей перлитного класса марок 12Х1МФ и 15Х1М1Ф, работающих при температуре до 585 ºС.
Особые свойства:
Сварочные электроды ЦЛ-39 обеспечивают высокую стойкость металла шва к образованию пор при удлинении дуги, позволяют выполнять сварку в узкую разделку с общим углом скоса кромок не менее 15º. Сварочный шов прочный и устойчив к воздействию коррозии. Устойчивы к воздействию высоких температур. Малая окислительная способность металла, наплавленного с помощью ЦЛ-39, обеспечивает плавный переход легирующего металла в основной металл изделия. Таким образом, сварочный шов жаростоек и не подвержен возможности образования горячих трещин.
Условия применения:
Коэффициент наплавки - 9,5 г/А.ч. Расход электродов на 1 кг наплавленного металла 1,6 кг. Предназначены для сварки во всех пространственных положениях кроме вертикального способом сверху-вниз.
Химический состав наплавленного металла,%:
| С | Mn | Si | Cr | Mo | V | S | P |
| ≤ 0.12 | 0.6-0.9 | 0.20-0.40 | 0.8-1.25 | ≤ 0.030 | 0,12-1,3 | ≤ 0,025 | ≤ 0,030 |
Механические свойства металла шва:
| Временное сопротивление, Н/мм² | Предел текучести, МПа | Относительное удлинение, % | Ударная вязкость, Дж/см² |
| ≥ 490 | ≥ 343 | ≥16 | ≥78 |
Сварку выполнять короткой дугой, кромки перед сваркой зачистить.
Положения швов при сварке:
PA PB PC PF
PE PD
ДСТУ EN ISO 6947
