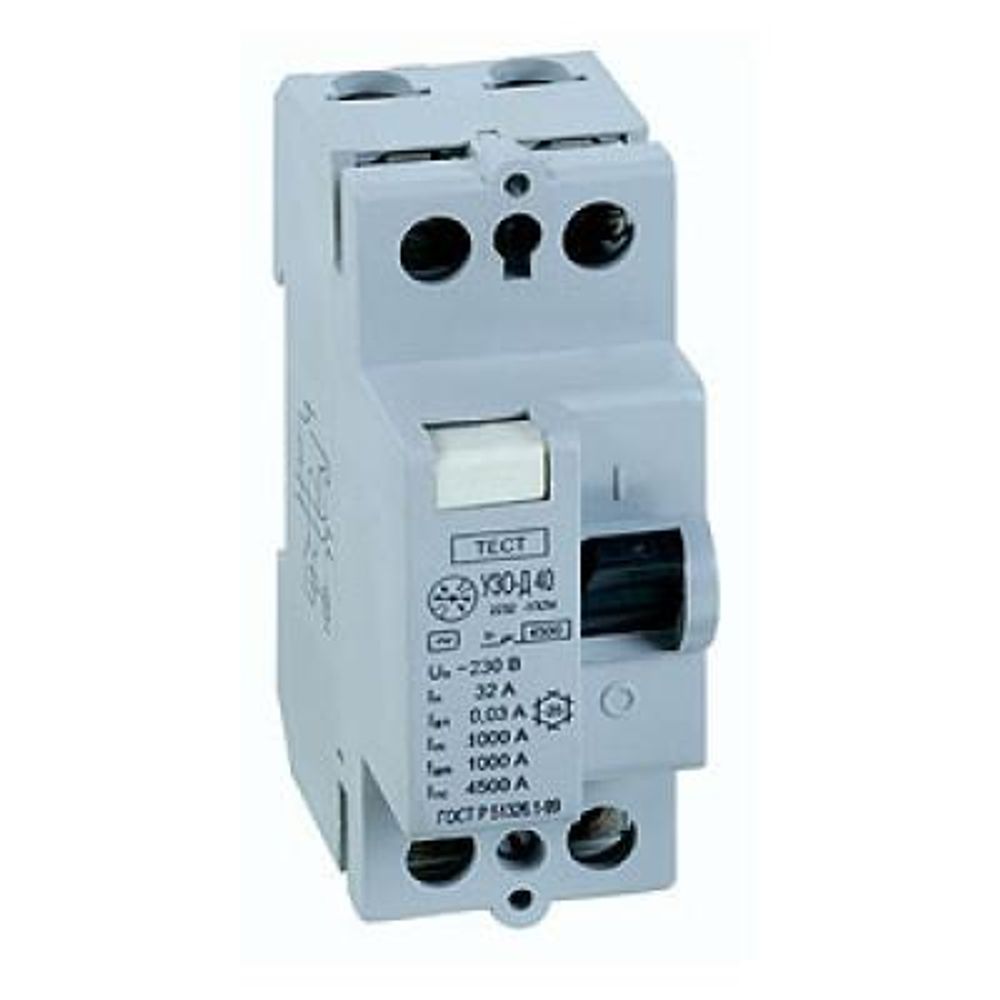

Устройство защитного отключения (УЗО) без встроенной защиты от сверхтоков, типа УЗО-Д40 предназначен для применения в электрических цепях переменного тока для защиты людей от поражения электрическим током, имущества от возгорания вследствие теплового действия электрического тока утечки и оперативных коммутаций. Соответствует требованиям ГОСТ 51326.1-99 (МЭК 61008-1-96). УЗО-Д40 - это электромеханическое устройство, не имеющее собственного потребления электроэнергии, в отличие от электронных УЗО сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети. Из всех известных электрозащитных средств ВДТ является единственным, обеспечивающим защиту человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей.
Преимущества:
- Эффективная защита людей от поражения электрическим током;
- Защита имущества от возгорания;
- Работоспособность при колебаниях и даже отсутствии напряжения в сети;
- Эффективная работа в различных системах защитного заземления.
Монтажные характеристики:
- Монтаж на din-рейку 35.0 мм.
Эксплуатационные характеристики:
- Износостойкость:
- общая (механических циклов) - не менее 6 000;
- коммутационная (электрических циклов) - не менее 4 000;
- Сечение подключаемых проводников - 1,5+25,0 мм²;
- Срок службы выключателей - 10 лет
- Рабочее положение выключателей в пространстве - вертикальное знаком "I" (включено) - вверх;
- Климатическое исполнение по ГОСТ 15150-69 - УХЛ4.
Номинальное напряжение переменного тока (Un):
- для двухполюсных выключателей - до 230 В, 50 Гц
· Номинальный ток нагрузки (In)
- для двухполюсных выключателей - (16; 25; 32; 40; 50) A
· Номинальная отключающая способность дифф. тока (Im) - 1000 A
· Номинальный отключающий дифференциальный ток (In):
- для двухполюсных выключателей - (0,01; 0,03; 0,1; 0,3) A
· Номинальный неотключающий дифференциальный ток (Inо) - 0,5(In)
