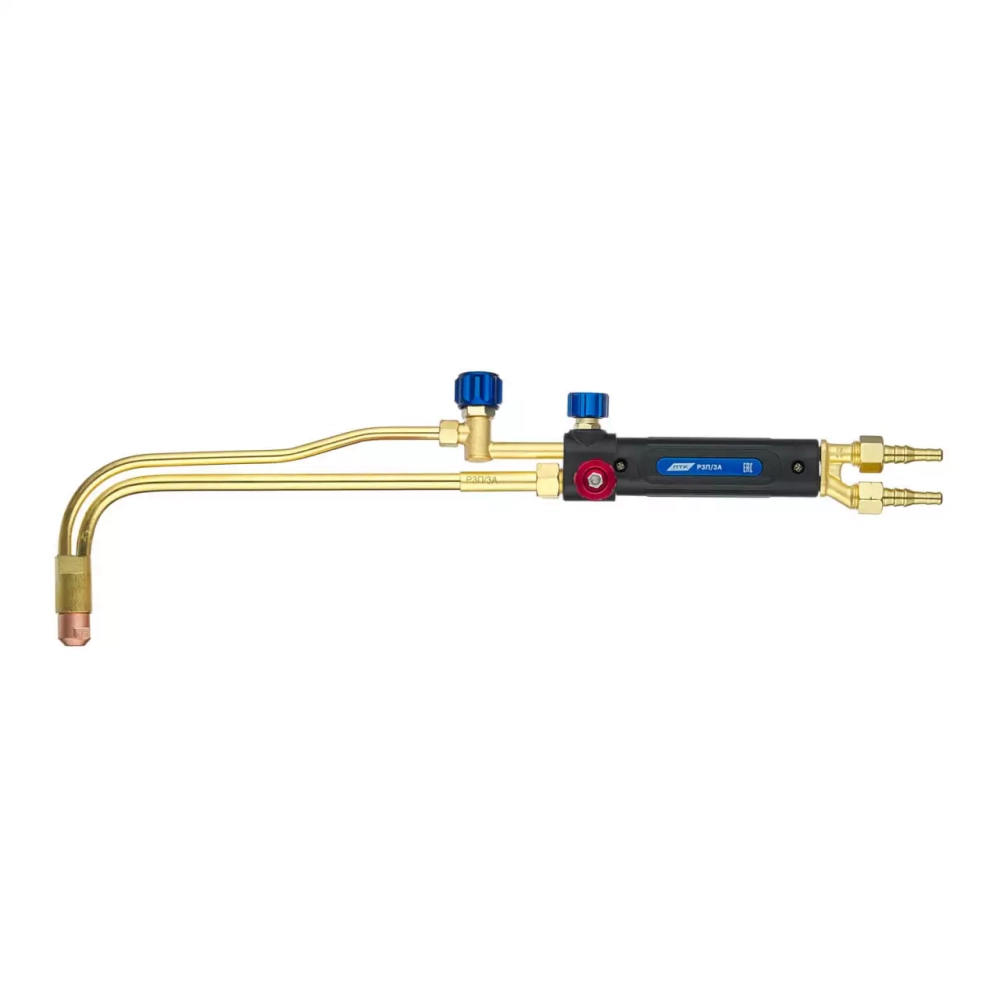

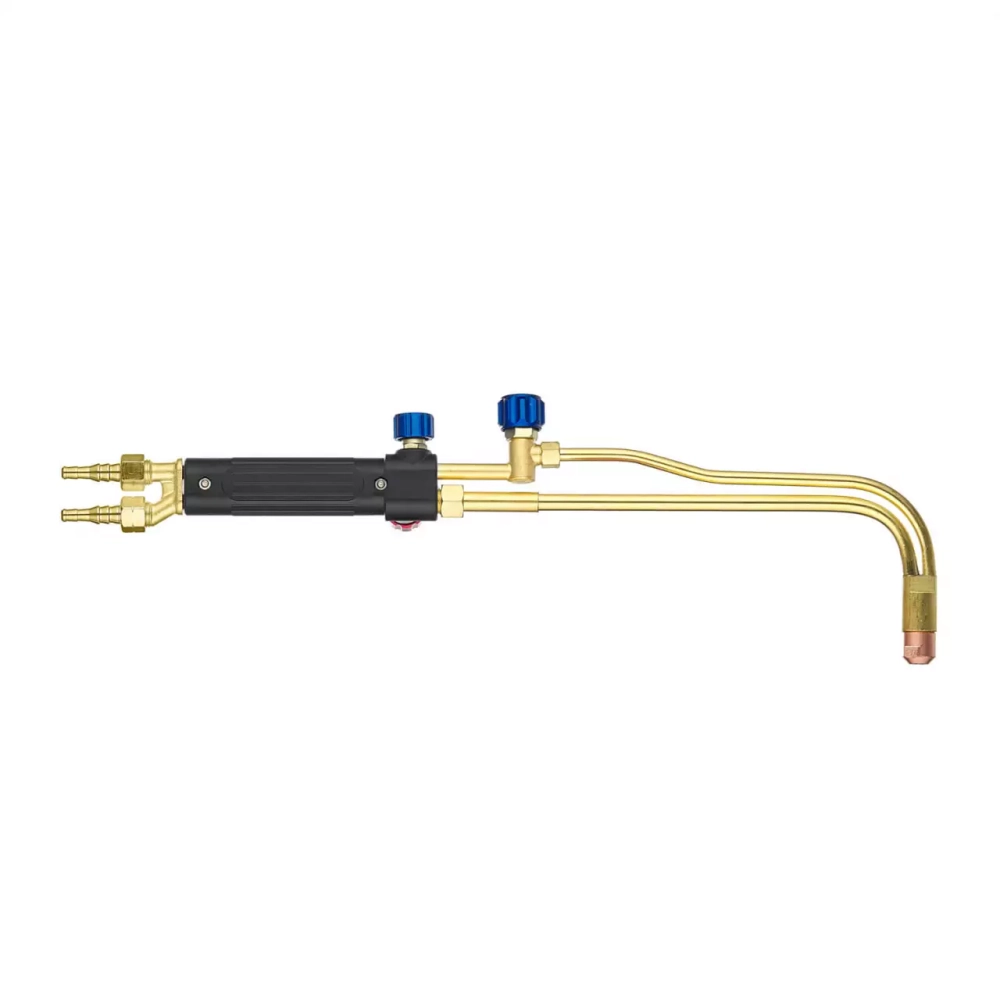

Резак инжекторный комбинированный Р3П/3А используется для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм.

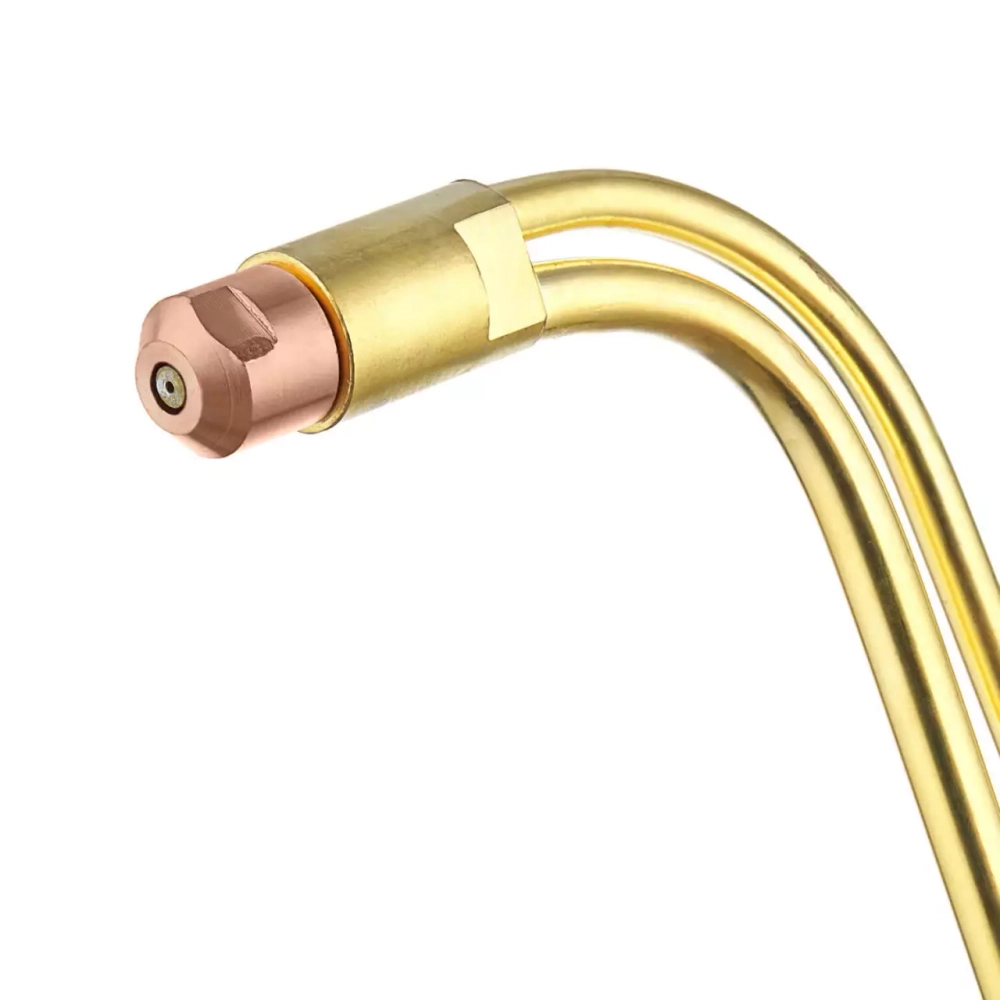

Отличительная особенность комбинированного резака — подходит для работы на пропане и ацетилене. Если при резке используется горючий газ пропан-бутан, то необходимо установить пропановый инжектор с гравировкой «П» на корпусе товара. Инжектор устанавливается в смесительную камеру наконечника. И обязательно используйте наружный мундштук для пропана с гравировкой 2П на корпусе мундштука. Если вы работаете на ацетилене, то необходимо заменить инжектор и наружный мундштук под другой газ, в этом случае на комплектующих должна быть гравировка с буквой «А».
На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

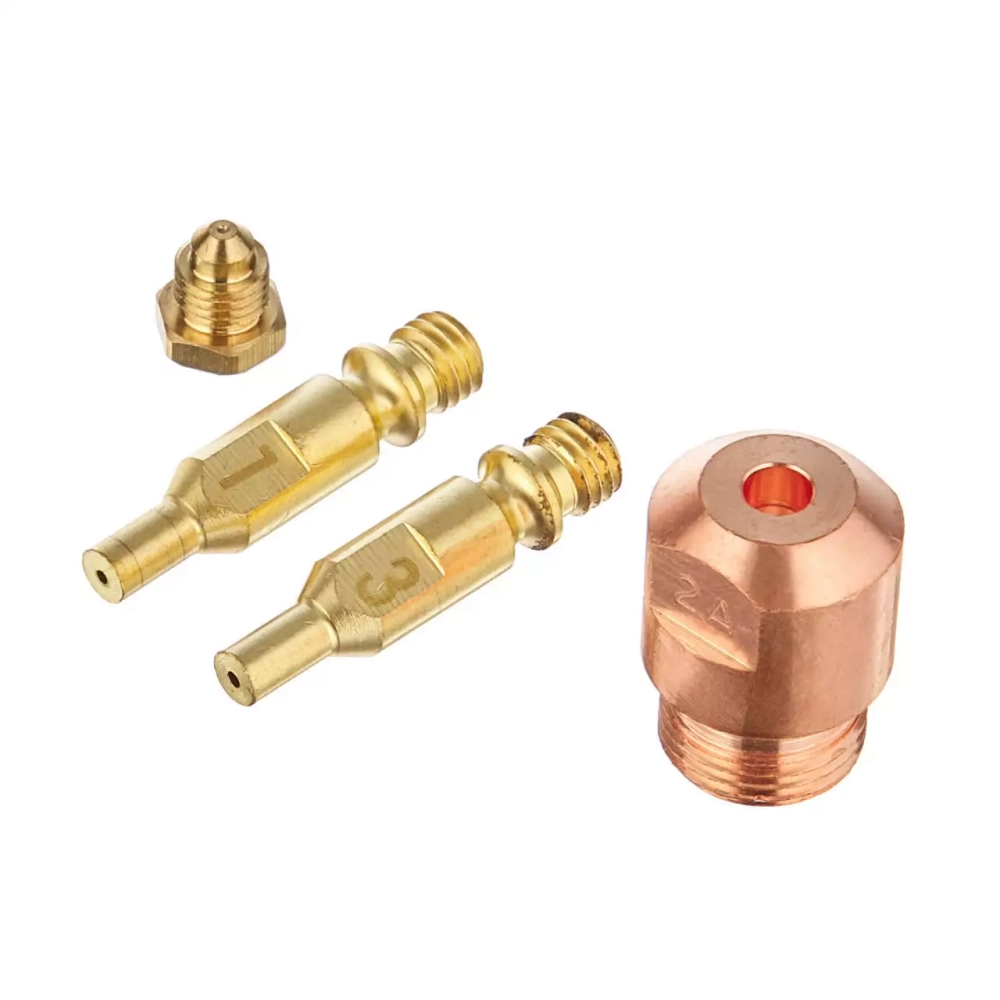

Резак поставляется в сборе с внутренним мундштуком №2, наружным №2П и пропановым инжектором. Дополнительно укомплектован внутренними латунными мундштуками № 1, №3 и медным наружным мундштуком под ацетилен №2А. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1 (8–15 мм)
- №2 (15–30 мм)
- №3 (30–50 мм)
- №4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6 (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности:
- Резак можно использовать при работе на пропане и ацетилене. Для смены горючего газа в комплекте идут специальные инжекторы, которые устанавливаются в смесительную камеру наконечника, и наружные мундштуки.
- Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана и ацетилена.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация:
- Резак комбинированный Р3П/3А — 1 шт.
- Мундштук наружный пропановый/ацетиленовый № 2П/2А — по 1 шт.
- Мундштук внутренний №1, 2, 3 — по 1 шт.
- Инжектор пропановый/ацетиленовый — по 1 шт.
- Ниппель универсальный диаметром 6/9 мм — 2 шт.
- Гайка накидная M16х1,5 — 1 шт.
- Гайка накидная M16х1,5LH — 1 шт.
- Руководство по эксплуатации — 1 шт.
