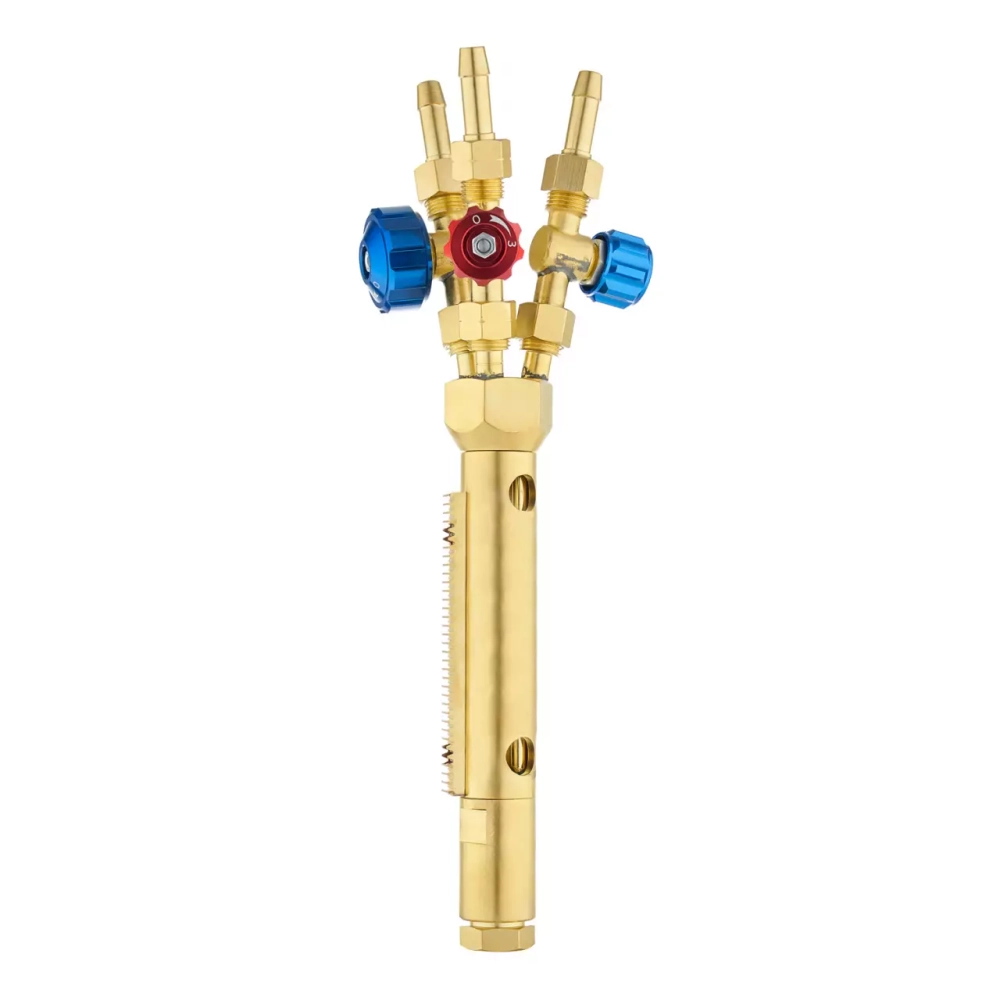

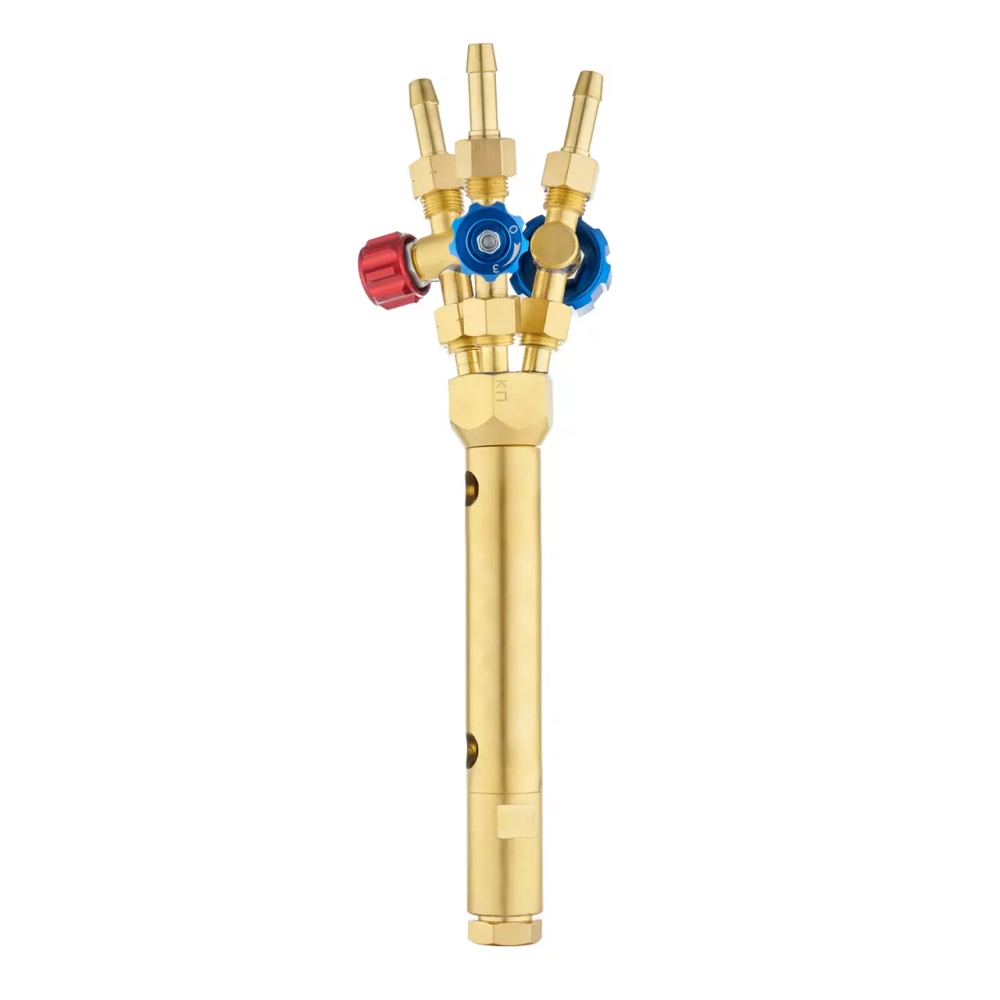

Машинный резак РМ-3В предназначен для машинной кислородной резки металла мундштуками с внутрисопловым смешением газов. Резак используется на портальных, стационарных и переносных машинах для газовой резки.
Резак работает на пропане или ацетилене. Оснащён тремя вентилями: режущего кислорода, подогревающего кислорода и горючего газа. Резьба штуцеров режущего и подогревающего кислорода — M16х1,5, штуцера горючего газа — M16х1,5LH.
Корпус резака выполнен из латуни. Конструкция предусматривает установку на машине с помощью кронштейна и суппорта, фиксируемых на штанге. Высота резака регулируется зубчатой рейкой длиной 220 мм.
Длина резака составляет 320 мм без учёта длины мундштука. В комплект входят гайки M22х1,5 и ниппели под рукав диаметром 9 мм. Резак может использоваться с пропановыми и ацетиленовыми мундштуками с внутрисопловым смешением газов.
Установочные и присоединительные размеры:
Гайка крепления мундштука – M22х1,5
Штуцер кислорода подогревающего (КП) – М16х1,5
Штуцер кислорода режущего (КР) – М16х1,5
Штуцер горючего газа (ГГ) – М16х1,5LH
Комплектация:
Резак машинный РМ-3В – 1 шт.
Гайка крепления газосмесительных мундштуков М22х1,5 – 1 шт.
Гайка крепления ниппеля М16х1,5 – 2 шт.
Гайка крепления ниппеля М16х1,5LH – 1 шт.
Ниппель ø 9 мм – 3 шт.
Руководство по эксплуатации – 1 шт.
*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.
