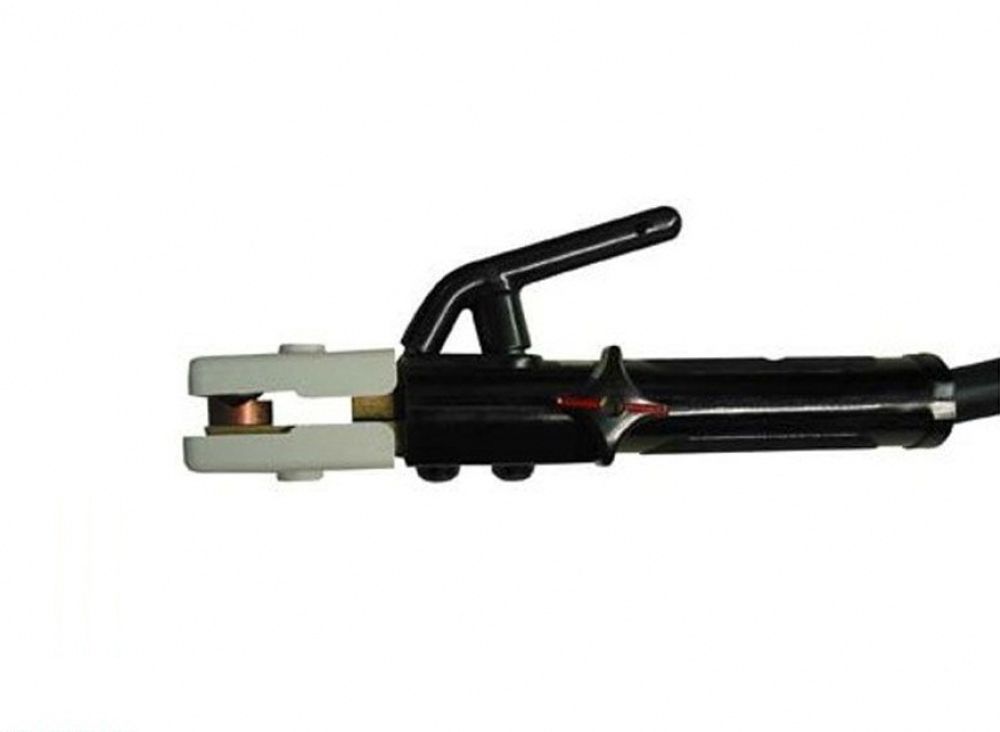

Строгач состоит из держателя для угольного электрода для сварки и специального кабеля длиной 3 м. К специальному кабелю присоединяется сварочный кабель с кабельным наконечником и пневматическим шлангом с хомутиком. Сжатый воздух может регулироваться с помощью встроенного в держателе вентиля. Выход сжатого воздуха происходит из двух отверстий, которые находятся во вращающемся сопле держателя. Сопло служит для приема угольного электрода для сварки. В серийном изготовлении строгач для канавок оснащен соплом для круглого угольного электрода. Сопла для пластинчатых электродов заказываются отдельно. Строгачи для канавок прошли испытания согласно стандарту DIN EN 60974-11 тип B.
- дуговая строжка угольным электродом и сжатым воздухом.
Манипулирование:
- вручную.
Технические параметры:
|
Наименование |
К-10 |
К-12 |
К-16 |
|
нагрузка при относительном продолжениивключения (60%), А |
500 |
600 |
1000 |
|
диаметр круглый угольный электрод, мм |
4-10 |
4-12 |
8-16 |
|
сечение пластинчатый угольный электрод (ширина*толщина), мм |
15/20 * 4 |
15/20 * 4-5 |
15/20/25 * 4-5 |
|
длина кабеля, м |
3 |
3 |
3 |
|
соединительный болт для сварочного кабеля |
М8 |
М10 |
М12 |
|
давление сжатого воздуха, макс, бар |
10 |
10 |
10 |
|
внутренний диаметр линии подачи воздуха, мм |
6 |
10-11 |
10-11 |
Применение:
Дуговая строжка используется в металлоперерабатывающей промышленности, на сталеплавильных и прокатных заводах для строжки канавок, подготовки и обработки сварочных швов, поверхностной резки раковин и трещин, скашивания кромок, резки, обработки поверхности и прожигания отверстий для всех металлов.
Источник питания током: 500-1000 А, холостой ход или напряжение при зажигании дуги свыше 60 В, падающая характеристика;
Род тока: преимущественно, постоянный ток.
Угольный электрод, подключенный к положительному полюсу, для: стального литья, стальных сплавов.
Угольный электрод, подключенный к отрицательному полюсу, для: латуни, бронзы, алюминиевой бронзы, красного литья, меди, алюминия, серого чугуна.
Переменный ток среди прочего предназначается для: серого чугуна, алюминия и никелевых сплавов.
Угольные электроды для сварки:
Применяются угольные электроды с медным покрытием. При заказах необходимы данные о роде тока. Наиболее распространенные размеры и соответствующие нагруз¬ки:
Диаметр 6 мм - 220 - 250 А;
Диаметр 8 мм - 350 - 400 А;
Диаметр 10 мм - 500 - 600 А;
Сжатый воздух: 7-10 бар, при 600-1000 л/мин., без включений воды и масла.
Обслуживание:
Вылет угольного электрода (из электрододержателя) максимум 150 мм.
Перед зажиганием дуги полностью открыть воздушный вентиль.
Зажигание посредством кратковременного соприкосновения электрода с изделием, затем электрод чуть-чуть потянуть назад. Держать очень малую длину дуги. Вести электрод равномерно в направлении потока сжатого воздуха.
