Описание
Устройство для вырезки отверстий диаметром от 200 до 2000 мм. Используется в комплекте с машинами термической резки CG-30 и CG-100.
При использовании циркульного устройства машины термической резки CG-30 с 1 резаком и CG-100 с 2 резаками могут двигаться по кругу и осуществлять вырезку отверстий и фланцев в листовом прокате диаметрами от 200 до 2000 мм.

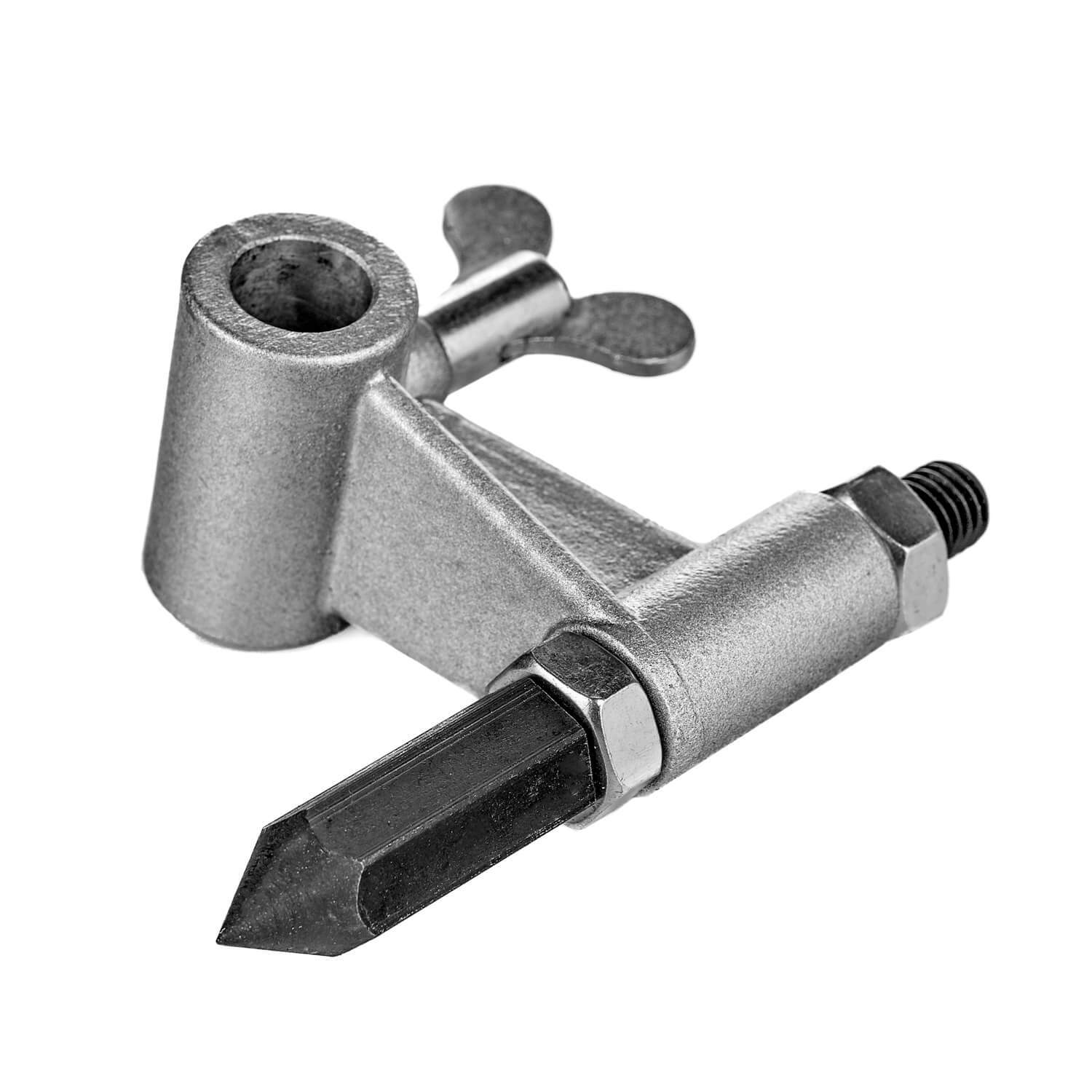

Штанга циркульного устройства крепится к машине термической резки при помощи гайки с резьбой М10х1,5. Для центровки нужного диаметра циркульного устройства есть фиксируемый кернер, который необходимо установить в предварительно определяемый диаметр вырезаемого отверстия. Данное отверстие производится слесарным способом.
Особенности:

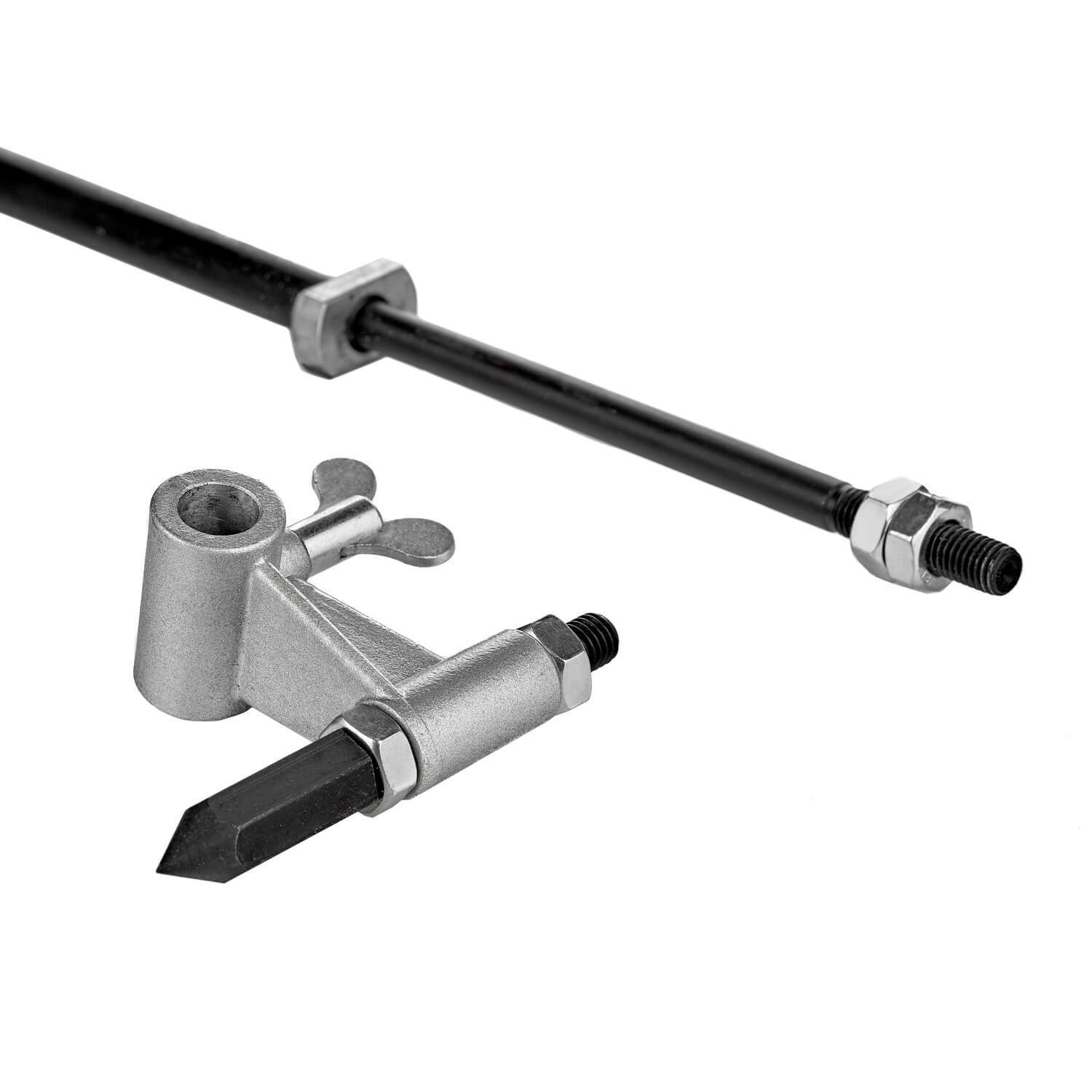

- В комплект поставки входит базовый штифт и штанга циркульного устройства.
- Для резки кругов малого диаметра штангу циркульного устройства вкручивают в корпус машины со стороны газовых резаков, а для резки кругов большого диаметра – с противоположной.
Характеристики
Длина
1000,0 мм
Производитель
ПТК
Присоединительные размеры
М10х1,5 мм
Отзывы
Отзывов еще никто не оставлял
