Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при амплитуде напряжения до 850 В.

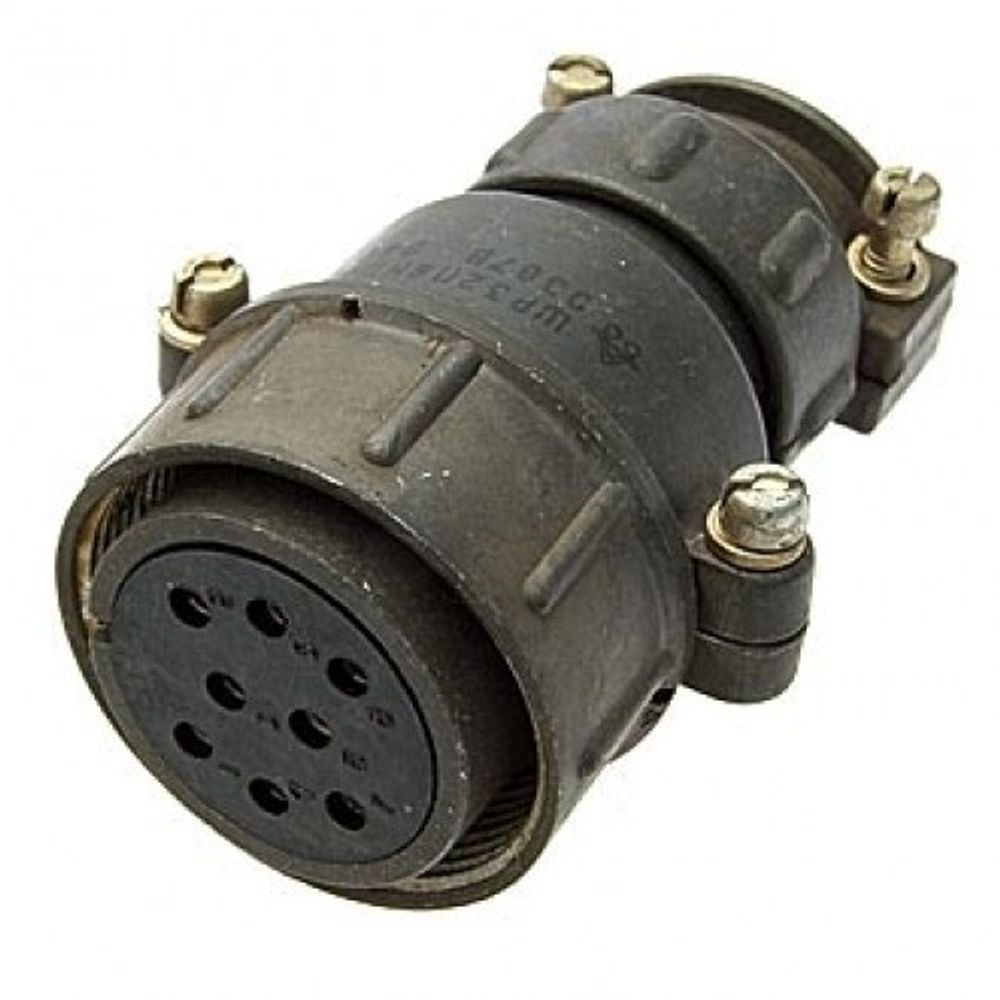

Разъем ШР состоит из двух частей: вилки и розетки. Вилки и розетки ШР могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей ШР - без патрубка, с прямым или угловым патрубком. Кабельная часть разъемов ШР с прямым или угловым патрубком.
Разъемы ШР изготавливаются для монтажа экранированным либо неэкранированным кабелем (проводом), что определяется видом концевой гайки патрубка разъема.
Диаметры контактов соединителей ШР: 1.5 мм, 2.5 мм, 3.5 мм, 5.5 мм, 9.0 мм, (контакты 5.5 мм и 9.0 мм - извлекаемые). Контакты соединителей ШР покрыты серебром, никелем.
Разъемы ШР изготавливаются для внутреннего и наружного монтажа (при защите потребителем от пыли и воды) в климатическом исполнении УХЛ.
Соединители (разъемы) ШР соответствуют техническим условиям НКЦС.434410.504ТУ (НКЦС. 434410.111ТУ)
Разъемы ШР по НКЦС.434410.504ТУ (НКЦС. 434410.111ТУ) сочленяются с разъемами ШРвыпускаемым по ГЕО.364.107 ТУ, соединителями 2РТ-А выпускаемым по ГЕ0.364.118 ТУ и соединителями 2РТТ выпускаемым по ГЕ0.364.120ТУ (АШДК.434410.060 ТУ).
