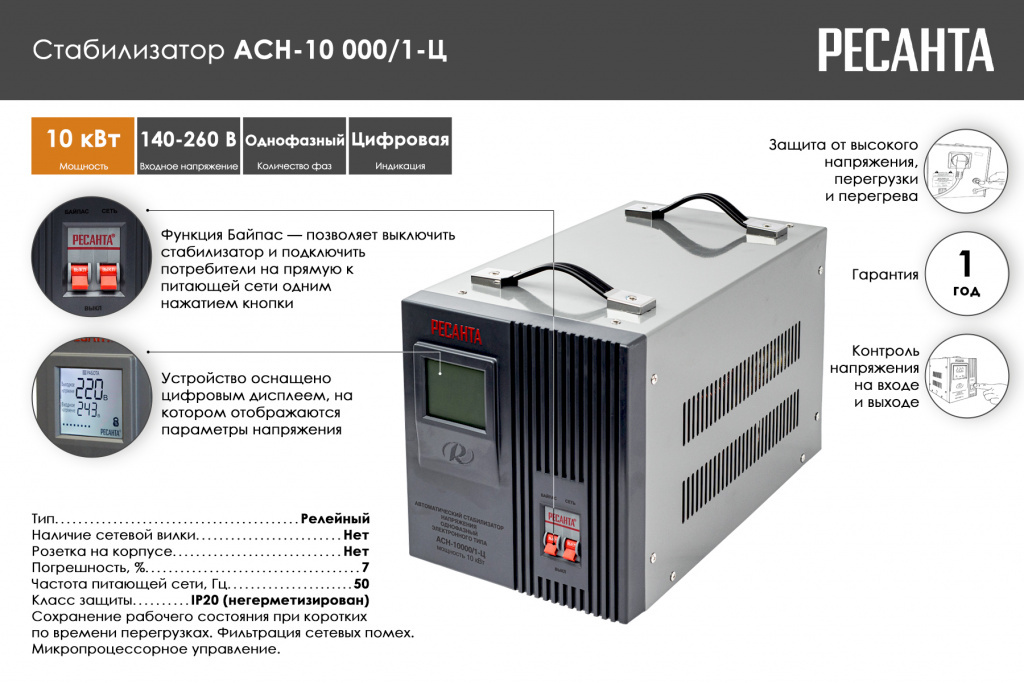

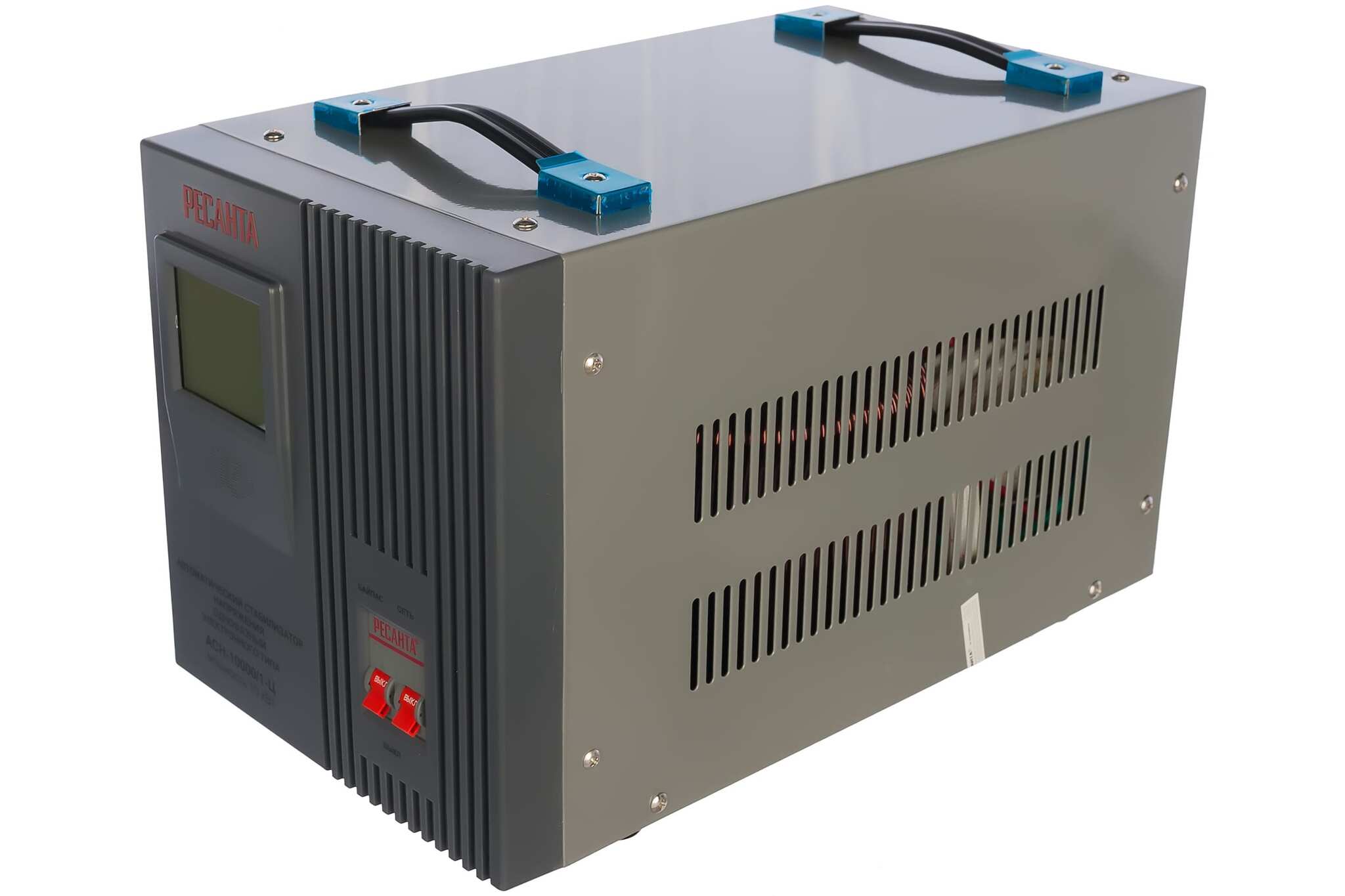

Стабилизатор напряжения Ресанта АСН 10 000/1-Ц релейного типа предназначен для выравнивания входного напряжения и защиты приборов от перепадов напряжения с суммарной мощностью до 10 кВт. Работает с напряжением 220 В с точностью до +/-8%. Устройство оснащено фильтрами сетевых помех, предотвращающими искажение частотной синусоиды, микропроцессорным управлением и цифровым индикатором напряжения, на котором отображаются параметры напряжения. Превышение пределов поддерживаемого входного напряжения автоматически отключает подачу питания. Прочный корпус защищает внутренние узлы аппарата от повреждений. Данный стабилизатор может обеспечивать стабильным питанием — телевизор, ресивер, DVD проигрыватель, кассовый аппарат, газовый котел.
Принцип действия.
Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется "релейный".
Катушка в данном стабилизаторе разделена отводами на 4 части, каждый отвод подсоединён к своему реле (разница между реле до 30 В). Регулировка происходит как бы перепрыгиванием с отвода на отвод, пропуская часть витков (осуществляется ступенчатая регулировка), за счёт этого погрешность выходного напряжения в данном стабилизаторе возрастает до 8%, т.е. 17,6 В. Т.к. регулировка в данном стабилизаторе осуществляется путём переключения реле (реле имеет принцип выключателя), за счёт этого время регулировки в данном стабилизаторе минимально и составляет 20-35 мс, т.е. менее 1 секунды.
Стабилизатор релейного типа за счет своего принципа работы позволяет моментально реагировать даже на самые значительные и частые изменения напряжения в сети и предотвратить выход оборудования из строя. Номинальная мощность при входящем напряжении 190 В составляет 10000 Вт. Количество фаз = 1.
Защита стабилизатора:
- Защита от выхода напряжения за пределы рабочего диапазона стабилизатора (рабочий диапазон стабилизатора от 140 до 260 В).
- Термозащита (тепловая защита) позволяет выключиться стабилизатору при превышении его мощности нагрузки над мощностью самого устройства.
Преимущества стабилизатора:
- Встроенные фильтры входных и выходных частотных помех.
- Автоматическое отключение питания при превышении предельного значения напряжения.
- Широкий диапазон поддерживаемого входного напряжения.
- При кратковременных перегрузках прибор не выключается.
- Автоматическое включение при выравнивании напряжения в пределах рабочего диапазона.
- Микропроцессорное управление.
- Компактные габариты.
- Высокая скорость срабатывания защиты.

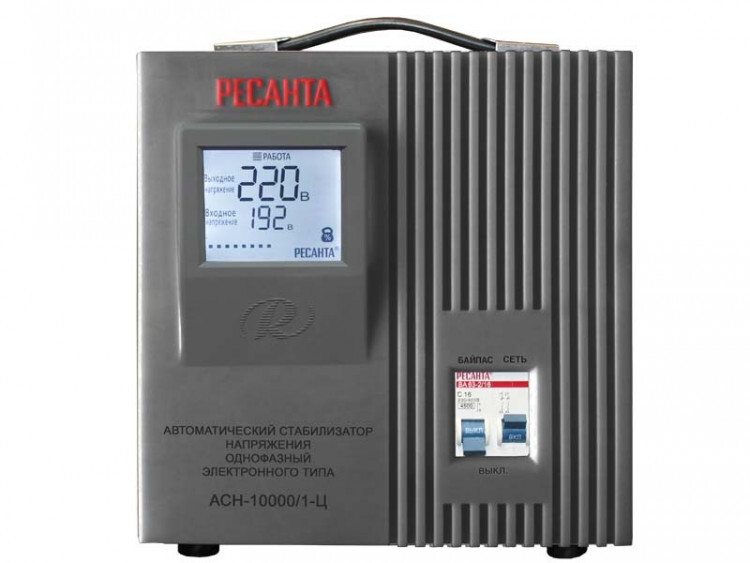

- LCD дисплей (жидкокристаллический).
- Индикаторы дисплея отображают все параметры защиты нагрузок стабилизатора, в том числе, входное/выходное напряжение, включение любой из защит, отображение величины нагружения стабилизатора. Также, на дисплее отображен обратный отсчет времени задержки.
- Время регулирования напряжения минимально и составляет менее 15 мс. Т.е. менее 1 секунды.
- Мощный вентилятор для системы охлаждения.
