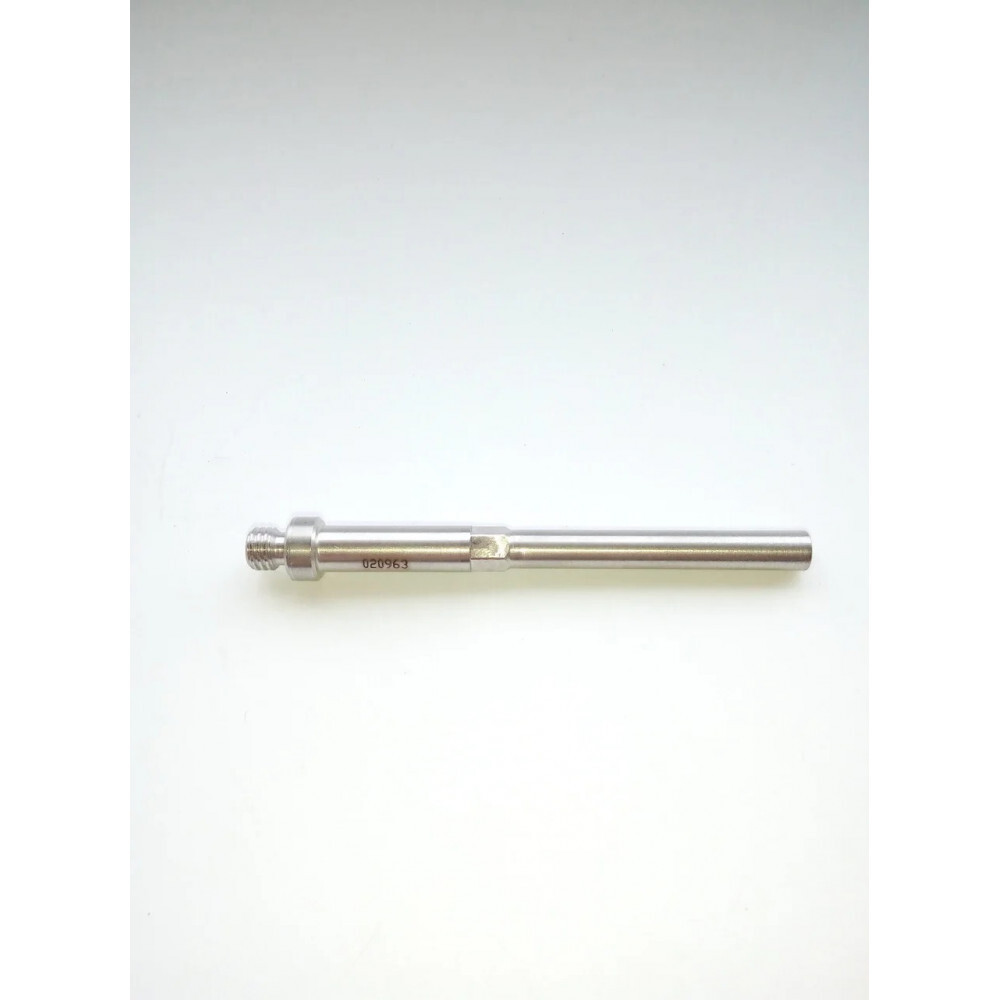

Водяная трубка 200 A — один из ключевых расходников для плазмотронов с водяной системой охлаждения. Она представляет собой металлическую трубку небольшого диаметра с наконечником для фиксации.
Трубка обеспечивает постоянную подачу охлаждающей жидкости (воды) в зону электрода. Это немного утяжеляет систему, но предотвращает нагрев и расплавление основных элементов плазмотрона, что, в итоге, повышает надежность и увеличивает срок службы режущего узла.
Фитинг подходит для комплектации систем механизированной плазменной резки HYMAX200, используемых в энергетике и машиностроении, производстве металлоконструкций и авторемонте, в сельском хозяйстве и пр. Агрегат применяется для разрезания листового металла из низкоуглеродистой стали и алюминия толщиной до 40 мм. Сквозной прожиг возможен на глубину до 32 мм.
Максимальный рабочий ток — 200 Ампер. Параметры тока регулируются в зависимости от особенностей материала и характера операции.
Принцип действия:
По трубке охлаждающая жидкость подается в постоянно нагревающийся электронагруженный узел и циркулирует по его задней стенке.
Для высокой скорости перемещения потока жидкости по электроду и эффективного отведения тепла в нем предусмотрено отверстие с небольшим диаметром.
В охлаждающее устройство хладагент возвращается по шланг-пакету.
Особенности:
Водяная трубка 200А (артикул 020963) совместима с водяным сердечником А. Она изготавливается из высокопрочных долговечных материалов, которые обеспечивают длительный срок службы изделия.
В отличие от других расходников (электродов, сопла), она изнашивается слабо и не требует частой замены. Ее меняют в случае механических повреждений или при закупорке полости трубки металлической пылью.
В продажу поступает с необходимыми для установки резиновыми уплотнителями.
