Регуляторы расхода газа (в дальнейшем - редукторы) предназначены для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания постоянным заданного расхода.
Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ 12.2.052-81.
Регуляторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур:
от +5° до +50°С – У30/АР40-2 (от -30° до+50°С - с электроподогревателем ПУ-2).
Комплектация:
- Регулятор в собранном виде - 1.
- Паспорт - 1.
- Ниппель универсальный под рукав резиновый диаметром 6,3мм или 9мм по ГОСТ 9356-95 - 1*.
- Гайка 19 - 1*.
*Ниппель и гайку 19 допускается поставлять в сборе с регулятором.
Устройство и принцип работы регулятора расхода газа УЗО/АР40-2.
Регулятор присоединяется к баллону входным штуцером с помощью гайки с резьбой G ¾" по ГОСТ 6357-81.
Понижение давления газа, поступающего в регулятор из баллона, происходит путем его расширения при прохождении через зазор между клапаном и седлом в рабочую камеру регулятора.
Необходимый расход газа устанавливается вращением маховика и определяется по соответствующей шкале показывающего устройства для определения расхода.
Во всех регуляторах используется показывающее устройство для определения давления на входе.

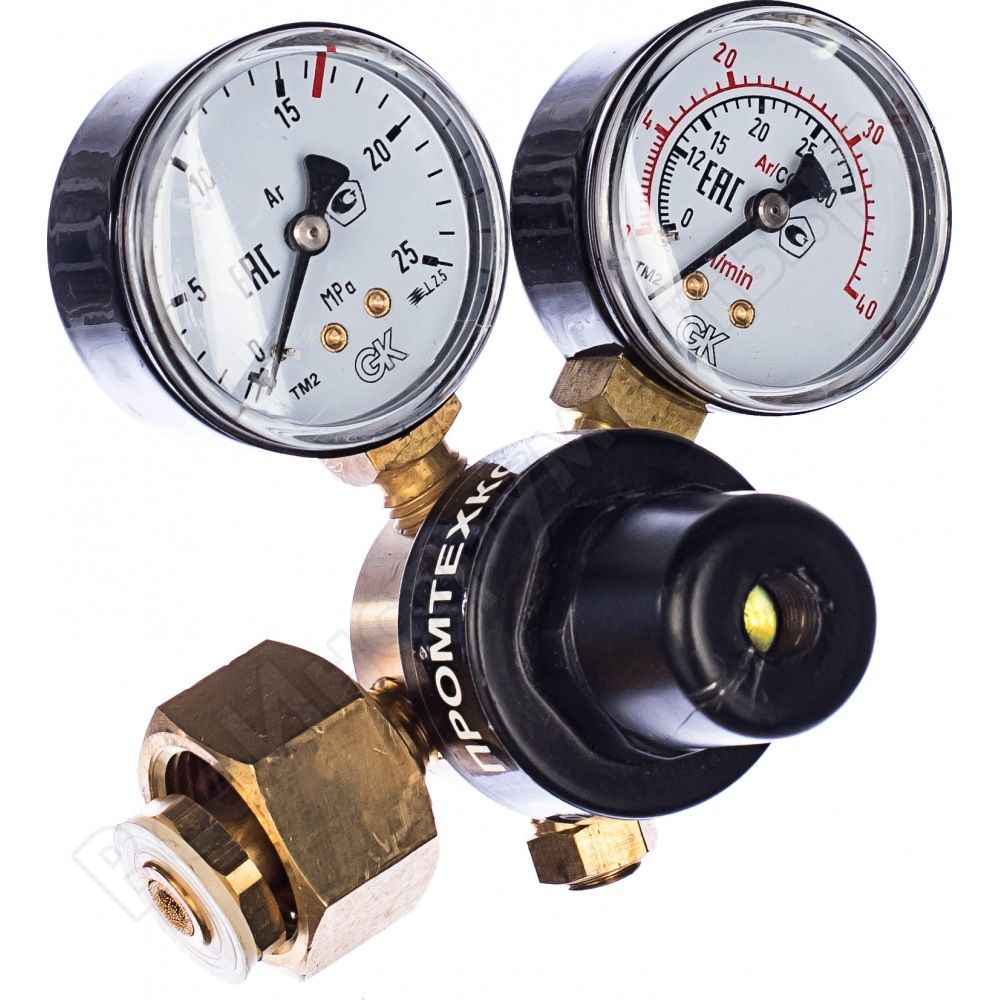

На регуляторе У30/АР 40-2 установлено показывающее устройство для определения расхода газа, которое имеет две шкалы:
- черную для СО2 ;
- красную для аргона.
Во всех регуляторах установлен предохранительный клапан, соединенный с рабочей камерой, и отрегулированный на начало выпуска газа при давлении 0,8 МПа (8 кгс/см2).
Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 6,3 мм или 9 мм по ГОСТ 9356-75.
Для обеспечения работоспособности регуляторов расхода У30/АР40-2 при минусовых (до - 30°С) температурах окружающей среды и наибольшем расходе до 1,8 м³/ч (30л/мин) для СО2 необходимо использовать отдельно выпускаемый электроподогреватель ПУ-2, который предназначен для нагревания газа, поступающего в регулятор.
Предприятием ведется дальнейшая работа по усовершенствованию конструкции регулятора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем. В регуляторе установлен предохранительный клапан, соединенный с рабочей камерой и отрегулированный на начало выпуска газа при давлении в интервале.
Рис.1 Регулятор расхода газа баллонный одноступенчатый с расходомером:
- Маховик.
- Крышка редуктора.
- Упор маховика.
- Пружина задающая.
- Мембрана регулятора.
- Шайба.
- Клапан редуцирующий.
- Пружина клапана.
- Корпус редуктора.
- Показывающее устройство для определения высокого давления.
- Показывающее устройство для определения расхода газа.
- Толкатель.
- Элемент фильтрующий.
- Прокладка.
- Гайка 32.
- Штуцер входной.
- Клапан предохранительный.
- Втулка выходная.
- Гайка 19.
- Ниппель универсальный.
Правила эксплуатации:
Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на регуляторе показывающих устройств для определения расхода и давления газа и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки.
При использовании регулятора с встроенным нагревателем необходимо проверить целостность кабеля питания.
Присоединить регулятор к баллону и к его выходу присоединить оборудование - потребитель газа и закрыть его, вентиль расхода газа. Установить рабочее давление и проверить герметичность соединений регулятора и "самотек". После прекращения расхода газа стрелка показывающего устройства расхода газа должна остановиться, т. е. не должно происходить медленного нарастания расхода газа.
Перед запуском регулятора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения расхода и давления газа с корпусом регулятора расхода. При нарушении герметичности необходимо подтянуть резьбовые соединения.
ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕГУЛЯТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕГУЛЯТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕГУЛЯТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ! ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕГУЛЯТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.
Меры безопасности:
При эксплуатации регулятора расхода во время работ по газопламенной обработке металлов необходимо соблюдать Правила техники безопасности и гигиены труда, требования ГОСТ 12.2.008-75 "Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытий. Требования безопасности ".
Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор расхода.
Присоединительные элементы регулятора расхода и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
При эксплуатации регулятора с подогревателем необходимо соблюдать также "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".
Категорически запрещается подавать на подогреватель напряжение питания больше чем 36+10% В.
Категорически запрещается прикасаться к подогревателю при его работе, так как температура корпуса может достигать +55°С.
