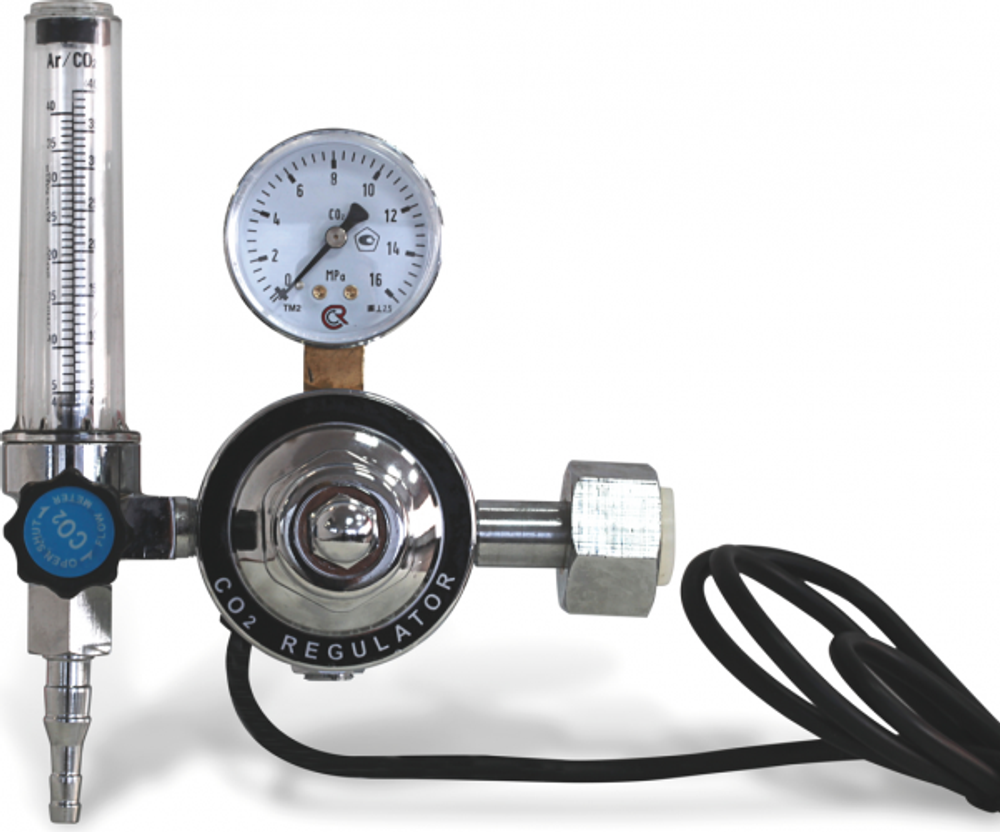

Регулятор расхода газа У30/АР40П-Р-КР2 (KRASS, ПТК)

Регулятор расхода газа У30/АР40П-Р-КР2 (KRASS, ПТК)
Предзаказ
Добавить в сравнение
Под запрос
Спросить о товаре
Наличие в магазинах:
  • АлматыПод заказ
  • АстанаПод заказ
  • АтырауПод заказ
  • КарагандаПод заказ
  • КостанайПод заказ
  • ПавлодарПод заказ
  • СемейПод заказ
  • Усть-КаменогорскПод заказ
  • ШымкентПод заказ
  •  Самовывоз
  •  Курьером
Описание
Характеристики
Отзывы
Описание

Регуляторы расхода газа (в дальнейшем - регуляторы) предназначены для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания постоянным заданного расхода.

Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ 12.2.052-81.

Регуляторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур:

от +5° до +50°С – У30/АР40-КР2; У30/АР40-Р-КР2; У30/АР40-Р2-КР2;

от -30° до+50°С – У30/АР40П-Р-КР2  со встроенным подогревателем .

Регуляторы расхода У30/АР40П - Р - КР2 представляют собой модификацию регуляторов расхода с подогревом корпуса и по всем параметрам, кроме габаритов и массы соответствуют У30/АР40-Р-КР2 соответственно.

Комплектация:

  • Регулятор в собранном виде - 1.
  • Паспорт - 1.
  • Ниппель универсальный под рукав резиновый диаметром 6,3мм или 9мм по ГОСТ 9356-95 - 1*.
  • Гайка 19 - 1*.

*Ниппель и гайку 19 допускается поставлять в сборе с регулятором.

Устройство и принцип работы регулятора расхода газа УЗО/АР40П-Р-КР2

Регулятор присоединяется к баллону входным штуцером с помощью гайки с резьбой G ¾" по ГОСТ 6357-81.

Понижение давления газа, поступающего в регулятор из баллона, происходит путем его расширения при прохождении через зазор между клапаном и седлом в рабочую камеру регулятора.

Необходимый расход газа устанавливается вращением маховика и определяется по шкале ротаметра по верхней кромке шарика (для У30/АР40-КР2) по соответствующей шкале показывающего устройства для определения расхода.

Во всех регуляторах используется показывающее устройство для определения давления на входе.

Для определения расхода газа на регуляторах У30/АР40-Р-КР2 и У30/АР40П-Р-КР2 установлен 1 ротаметр на регуляторе У30/АР40-Р2-КР2- установлены 2 ротаметра.

На регуляторе У30/АР40-КР2 установлено показывающее устройство для определения расхода газа, которое имеет две шкалы:

  • черную для – СО2;
  • красную для – аргона;

Во всех регуляторах установлен предохранительный клапан, соединенный с рабочей камерой, и отрегулированный на начало выпуска газа при давлении 0,8 МПа (8 кгс/см2).

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 6,3 мм или 9 мм по ГОСТ 9356-75.

Для работы в условиях минусовых температур (до –30°С) предназначен регулятор расхода газа У30/АР40П-Р-КР2 со встроенным подогревателем, обеспечивающий обогрев корпуса регулятора. Для этого подогреватель необходимо подключить проводом к питающей сети переменного или постоянного тока напряжением 36+10%–15%В.

Для обеспечения работоспособности регуляторов расхода У30/АР40-КР2, У30/АР40-Р-КР2 и У30/АР40-Р2-КР2 при минусовых (до - 30°С) температурах окружающей среды и наибольшем расходе  до 1,8 м³/ч (30л/мин) для СО2 необходимо использовать отдельно выпускаемый электроподогреватель ПУ-2, который предназначен для нагревания газа, поступающего в регулятор.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции регулятора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем. В регуляторе установлен предохранительный клапан, соединенный с рабочей камерой и отрегулированный на начало выпуска газа при давлении в интервале.

Рис.1 Регулятор расхода газа баллонный одноступенчатый У30/АР40П-Р-КР2:

У30АР40-П-Р-КР2 Рис 1



  1. Мембрана.
  2. Штуцер входной.
  3. Узел ротаметра.
  4. Клапан редуцирующий.
  5. Предохранительный клапан.
  6.
  7. Винт.
  8. Пружина клапана.
  9. Гайка 32.
  10. Стопорная гайка.
  11. Крышка регулятора.
  12. Упор маховика.
  13.
  14. Шайба 34.
  15. Пружина задающая.
  16. Толкатель.
  17. Штуцер соединительный.
  18. Корпус регулятора.
  19. Элемент фильтрующий.
  20. Этикетка.
  21. Уплотнитель 10.
  22. Вентиль ротаметра.
  23. Показывающее устройство для определения входного давления.
  24. Прокладка 19(входит в состав сборки п.2).
  25. Ниппель универсальный.
  26. Гайка 19.
  27. Подогреватель.
  28. Крышка подогревателя.
  29. Шнур.

Рис.2 Регуляторы расхода газа баллонне одноступенчатые У30/АР40-Р-КР2 и У30/АР40-Р2-КР2:

У30АР40-П-Р-КР2 Рис 2



  1. Мембрана.
  2. Штуцер входной.
  3. Узел ротаметра.
  4. Клапан редуцирующий.
  5. Предохранительный клапан.
  6. Прокладка.
  7. Винт.
  8. Пружина клапана.
  9. Гайка 32.
  10.  Стопорная гайка.
  11. Крышка регулятора.
  12. Упор маховика.
  13.
  14. Шайба 34.
  15. Пружина задающая.
  16. Толкатель.
  17. Штуцер соединительный.
  18. Корпус регулятора.
  19. Элемент фильтрующий.
  20. Этикетка.
  21. Уплотнитель 10.
  22. Вентиль ротаметра.
  23. Показывающее устройство для определения входного давления.
  24. Прокладка 19 (входит в состав сборки п.2).
  25. Ниппель универсальный.
  26. Гайка 19.

Рис.3 Регулятор расхода газа баллонный одноступенчатый У30/АР40-КР2:

У30АР40-П-Р-КР2 Рис 3



  1. Маховик,
  2. Крышка редуктора,
  3. Упор маховика,
  4. Пружина задающая,
  5. Мембрана редуктора,
  6. Шайба,
  7. Клапан редуцирующий,
  8. Пружина клапана,
  9. Корпус редуктора,
  10. Показывающее устройство для определения расхода газа,
  11. Показывающее устройство для определения высокого давления,
  12. Толкатель,
  13. Элемент фильтрующий,
  14. Прокладка,
  15. Гайка 32,
  16. Штуцер входной,
  17. Клапан предохранительный,
  18. Втулка выходная,
  19. Гайка 19,
  20. Ниппель универсальный,
  21. Уплотнитель под манометр,
  22. Уплотнитель под манометр.

Правила эксплуатации:

Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на регуляторе показывающих устройств для определения расхода и давления газа и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки.

При использовании регулятора с встроенным нагревателем необходимо проверить целостность кабеля питания.

Присоединить регулятор к баллону и к его выходу присоединить оборудование - потребитель газа и закрыть его, вентиль расхода газа. Установить рабочее давление и проверить герметичность соединений регулятора и "самотек". После прекращения расхода газа стрелка показывающего устройства расхода газа должна остановиться, т. е. не должно происходить медленного нарастания расхода газа.

Перед запуском регулятора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения расхода и давления газа с корпусом регулятора расхода. При нарушении герметичности необходимо подтянуть резьбовые соединения.

ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕГУЛЯТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕГУЛЯТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕГУЛЯТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ! ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕГУЛЯТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.

Меры безопасности:

При эксплуатации регулятора расхода во время работ по газопламенной обработке металлов необходимо соблюдать Правила техники безопасности и гигиены труда, требования ГОСТ 12.2.008-75 "Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытий. Требования безопасности ".

Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор расхода.

Присоединительные элементы регулятора расхода и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

При эксплуатации регулятора с подогревателем необходимо соблюдать также "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".

Категорически запрещается подавать на подогреватель напряжение питания больше чем 36+10% В.

Категорически запрещается прикасаться к подогревателю при его работе, так как температура корпуса может достигать +55°С.



Характеристики
Потребляемая мощность
190 Вт
Габариты
180 х 168 х 153 мм
Напряжение питания
36 В
Газ
Углекислый газ/Аргон
Вес
1,55 кг
Расход газа
1,8 м³/ч (30 л/мин)/2,4 м³/ч (40 л/мин)
Давление срабатывания предохранительного клапана
0,8 МПа (8,0 кгс/см²)
Температура нагрева корпуса
50±5°С
Входное давление
20 МПа (200 кгс/см²)
Выходное давление
0,6 МПа (6,0 кгс/см²)
