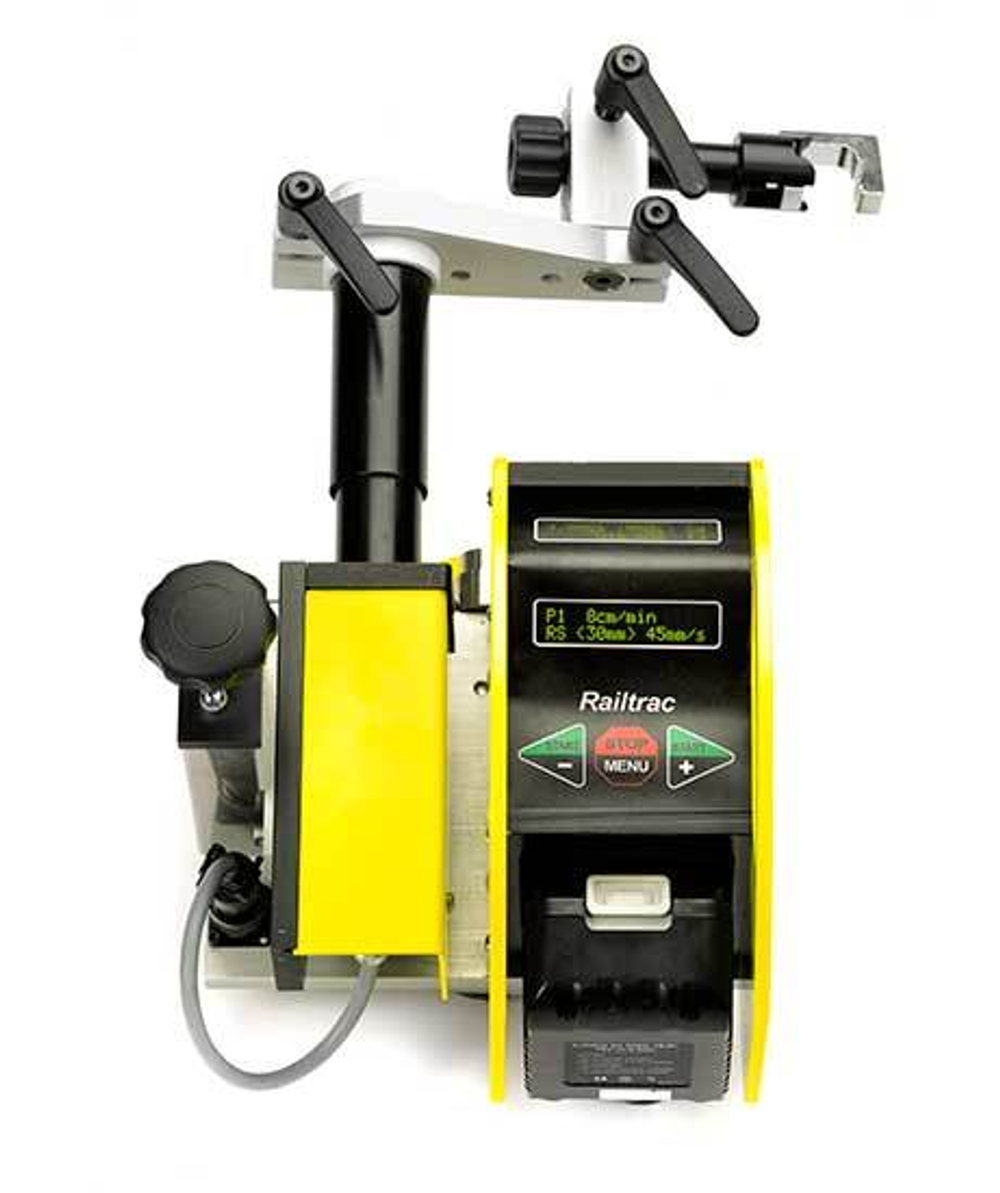

Система для механизированной сварки Railtrac B42V

Описание

Характеристики

Отзывы

Брошюра

Руководство

Оставьте первый отзыв! Написать отзыв

Railtrac B42V представляет собой сварочный трактор с возможностью конфигурации с целью создания оптимального решения для необходимого вам вида механизированной сварки. Большинство механических деталей изготовлены из алюминия или нержавеющей стали, что позволяет свести к минимуму воздействие тяжелых условий эксплуатации. Railtrac B42V разработан для выполнения горизонтальных и вертикальных швов (восходящих и нисходящих в зависимости от необходимости).

Система легко подключается к большинству устройств подачи проволоки ESAB без значительных модификаций. На устройствах подачи проволоки Aristo^®Feed 3004/4804 и Warrior™ Feed 304 необходима установка адаптеров для пульта дистанционного управления. Railtrac B42V оснащается различными держателями горелок для разных видов применения.

Дополнительный комплект Orbital позволяет преобразовать B42V в машину для сварки труб, которая может использоваться для орбитальной сварки труб диаметром от 20 дюймов, с горизонтальными и вертикальными швами, с поперечным колебанием или без него.

Преимущества:

Питание: 42 В переменного тока от источника питания или стандартного аккумулятора системы Makita^®18В.
Возможность программирования определенной длины сварки с автоматическим возвратом в исходное положение.
Шаговые двигатели для привода и функции поперечного колебания, с предельно высокой точностью. Широкий диапазон скоростей в одном устройстве.
Пульт дистанционного управления обеспечивает возможность программирования траектории колебания и скорости перемещения, а также контроль напряжения и скорости подачи проволоки (до 5 стандартных программ).
Программирование устройства и управление им могут осуществляться непосредственно с помощью органов управления Railtrac, если пульт дистанционного управления утерян или поврежден либо если пользователь предпочитает не использовать его.

Отрасли:

Трубопровод.
Верфи.
Судостроение.
Производство резервуаров и цистерн.
Изготовление металлоконструкций.
Ветрогенератор.
Изготовление тяжелых металлоконструкций.
Ремонт и техническое обслуживание.

Спецификации и размеры

Макс. нагрузка

10 kg (22 lb)

Макс. нагрузка	5 kg (11 lb)
Условия соответствия	w/Battery (optional)

Номинал температуры

Температура машины и магнитов	70 degC (158 degF)
Температура вакуумных креплений	90 degC (194 degF)

Технические характеристики питания

Стандарты

CE; DIN40050

Скорость сварки

Условия соответствия		w/battery
Скорость перемещения	30 mm/sec (72 in./min)	25 mm/sec (60 in./min)

Информация для заказа:

Наименование товара	Артикул

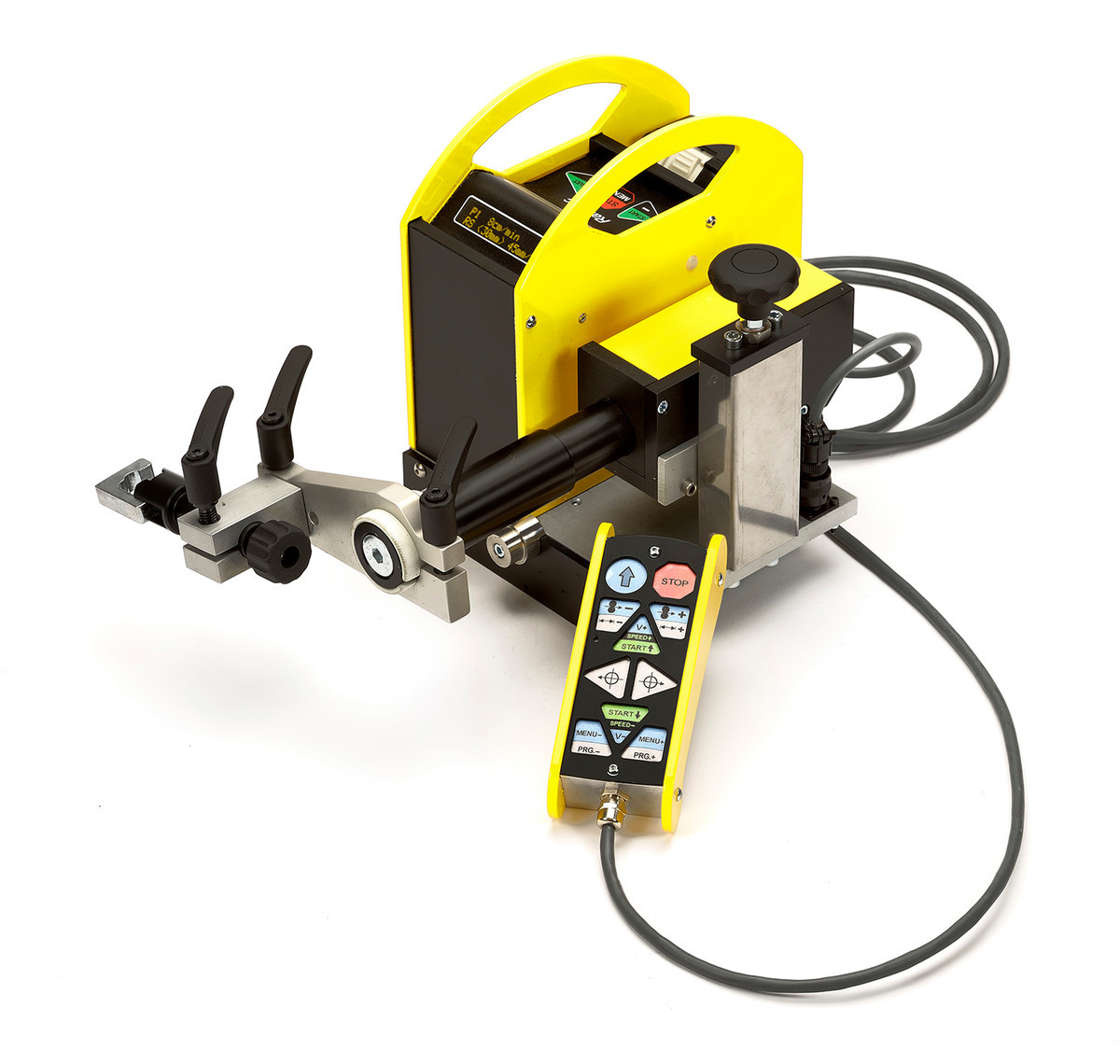

Комплект Системы Railtrac B42V (Railtrac в стандартной комплектации поставляется с универсальным держателем горелки, регулируемом в диапазоне Ø10-22 мм)	0398146016
Опции и аксессуары
Аккумулятор, Railtrac B42V (Батарея Makita® 5Ач Li-ion DC18RC (196673-6))	0457468074
Зарядное устройство аккумулятора B501/B42V (Зарядное Устройство Makita® BL1850 (195585-0))	0457468072
Кабель управления 5 м, Railtrac	0457360880
Универсальный кабель управления 5 м	0457360886
Адаптер для источников тока Warrior	0465451881
Адаптер для источников с цифровым управлением	0459681880
Кронштейн стыковки рельс Railtrac	0398146120
Трансформатор 42B, Railtrac	0457467880
Плавающая головка, Railtrac	0398145211
Горизонтальный угловой кронштейн ±22°, Railtrac B42V	0398145203
Вертикальный угловой кронштейн 0 – 60°, Railtrac B42V	0398145202
Держатель горелки Ø15-30 мм, Railtrac B42V	0398145106
Держатель горелки PSF	0398145101
Гибкий алюминиевый рельс Railtrac, 2,5 м	0398146115
Гибкий алюминиевый рельс Railtrac, 5 м	0398146119
Гибкий рельс 2,5 м + 8 магнитных фиксаторов, Railtrac	0398146112
Гибкий рельс 2,5 м + 4 вакуумных фиксатора, Railtrac	0398146113
Жесткая планка рельса 2,5 м, Railtrac	0398146116
Магнитный фиксатор направляющего рельса, Railtrac (мин. 8 шт. на 2,5 метра)	0398146100
Эжекторный вакуумный фиксатор рельса, до 90°С (мин. 4 шт. на 2,5 метра)	0398146104
Эжекторный вакуумный фиксатор рельса, до 200°С (мин. 4 шт. на 2,5 метра)	0398146105

Потребляемая мощность: 50 Вт

Габариты: 210 x 360 x 270 мм

Производитель: ESAB

Напряжение питания: 24 - 70 В (DC), 20 - 50 В (AC), 18 В Батарея (Опционально)

Класс защиты: IP44

Вес: 8,0 кг
