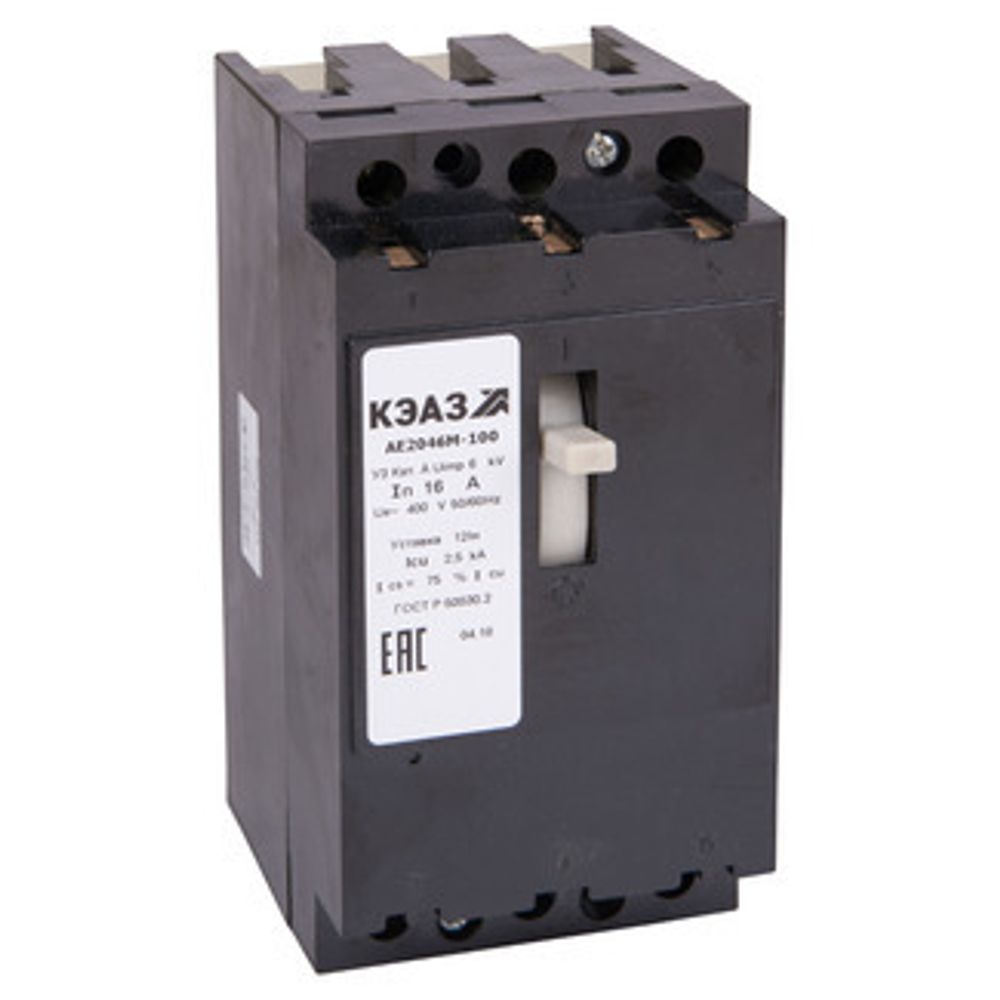

Выключатель автоматический АЕ2046М-100-63А-12Iн-400AC-У3-КЭАЗ

Описание

Характеристики

Отзывы

Руководство

Каталог

Оставьте первый отзыв! Написать отзыв

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 3.5 кА на номинальный ток 63 А .

Классификация:

Базовая уставка: Да.
Тип приёмки: ОТК.
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
код ТН ВЭД: 8536201008.

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: У3.

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007.
Дополнительное оборудование: Нет.

Габариты: 75 х 145 х 105 мм

Производитель: КЭАЗ

Степень защиты: IP00

Количество в упаковке: 4 шт.

Вес: 3,248 кг

Предельная коммутационная способность переменного тока Icu: 4,50 кА

Номинальный ток In: 63 А

Номинальное импульсное напряжение Uimp: 6 кВ

Вид расцепителей: Тепловой и Электромагнитный

Номинальное рабочее напряжение переменного тока Ue: 400 В

Вспомогательные (свободные) контакты: Нет

Регулировка максимальных расцепителей тока: Нет

Род тока: АС

Частота тока: 50/60 Гц

Номинальное напряжение изоляции Ui: 400 В

Номинальная рабочая наибольшая отключающая способность Ics: 75% Icu

Количество полюсов: 3

Уставка расцепителей токов короткого замыкания: 12Iн

Наличие привода: Ручной

Номинальный продолжительный ток Iu: 63 А

Способ монтажа: Винт

Присоединение внешних проводников: Переднее

Максимальное сечение присоединяемых проводов: 25,0 мм²

Способ установки: Стационарный с креплением на панели

Категория применения по селективности: Неселективный

Возможность самостоятельного подключения дополнительных устройств: Нет

Предельная коммутационная способность переменного тока Icu при 400АС: 4,50 кА

Руководство по эксплуатации АЕ2040М

Каталог АЕ20
