Описание

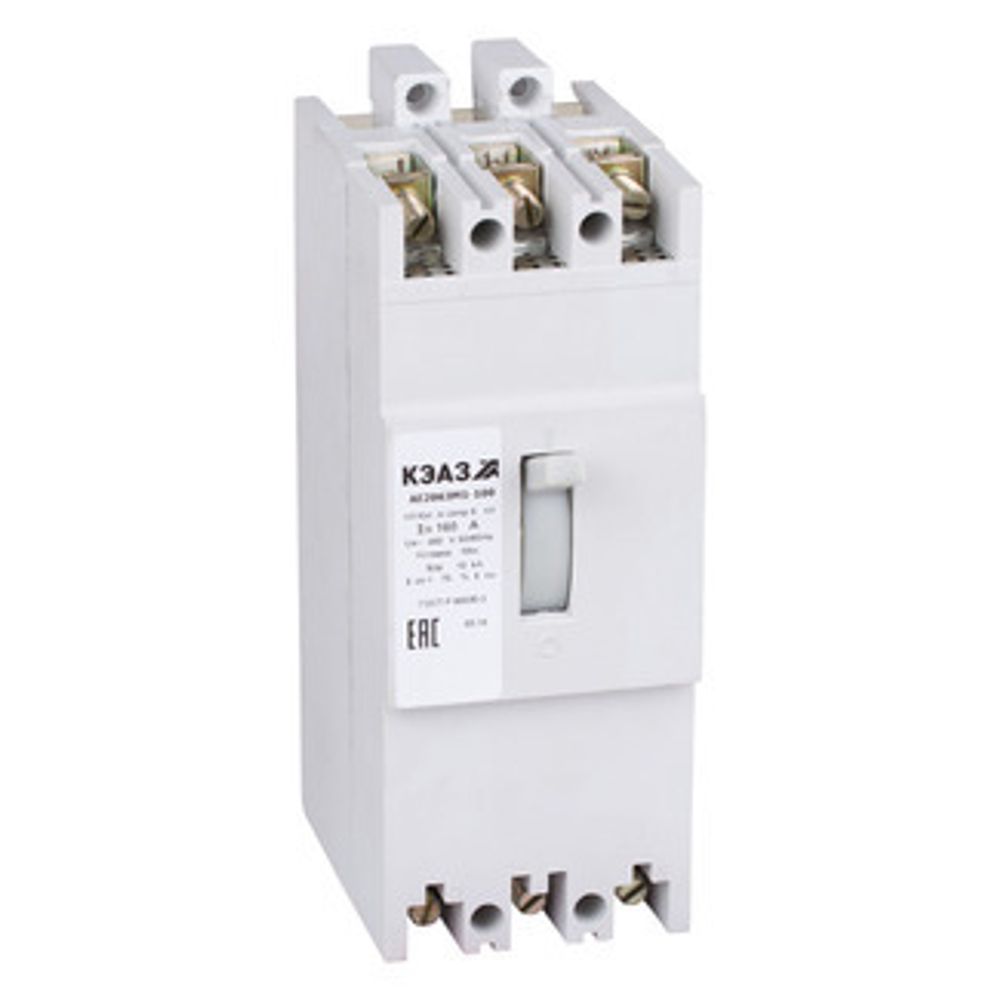

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 10 кА на номинальный ток 160 А .
Классификация:
- Тип приёмки: ОТК .
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
- Код ТН ВЭД: 8536209008
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: У3 .
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
- Дополнительное оборудование: Нет.
Характеристики
Габариты
75 х 207 х 120 мм
Производитель
КЭАЗ
Степень защиты
IP00
Количество в упаковке
4 шт.
Вес
6,64 кг
Предельная коммутационная способность переменного тока Icu
10 кА
Номинальный ток In
160 А
Номинальное импульсное напряжение Uimp
6 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
400 В
Вспомогательные (свободные) контакты
Нет
Регулировка максимальных расцепителей тока
Нет
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
400 В
Номинальная рабочая наибольшая отключающая способность Ics
75% Icu
Количество полюсов
3
Уставка расцепителей токов короткого замыкания
10Iн
Наличие привода
Ручной
Номинальный продолжительный ток Iu
160 А
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Максимальное сечение присоединяемых проводов
70 мм²
Способ установки
Стационарный с креплением на панели
Категория применения по селективности
Неселективный
Возможность самостоятельного подключения дополнительных устройств
Нет
Предельная коммутационная способность переменного тока Icu при 400АС
10 кА
