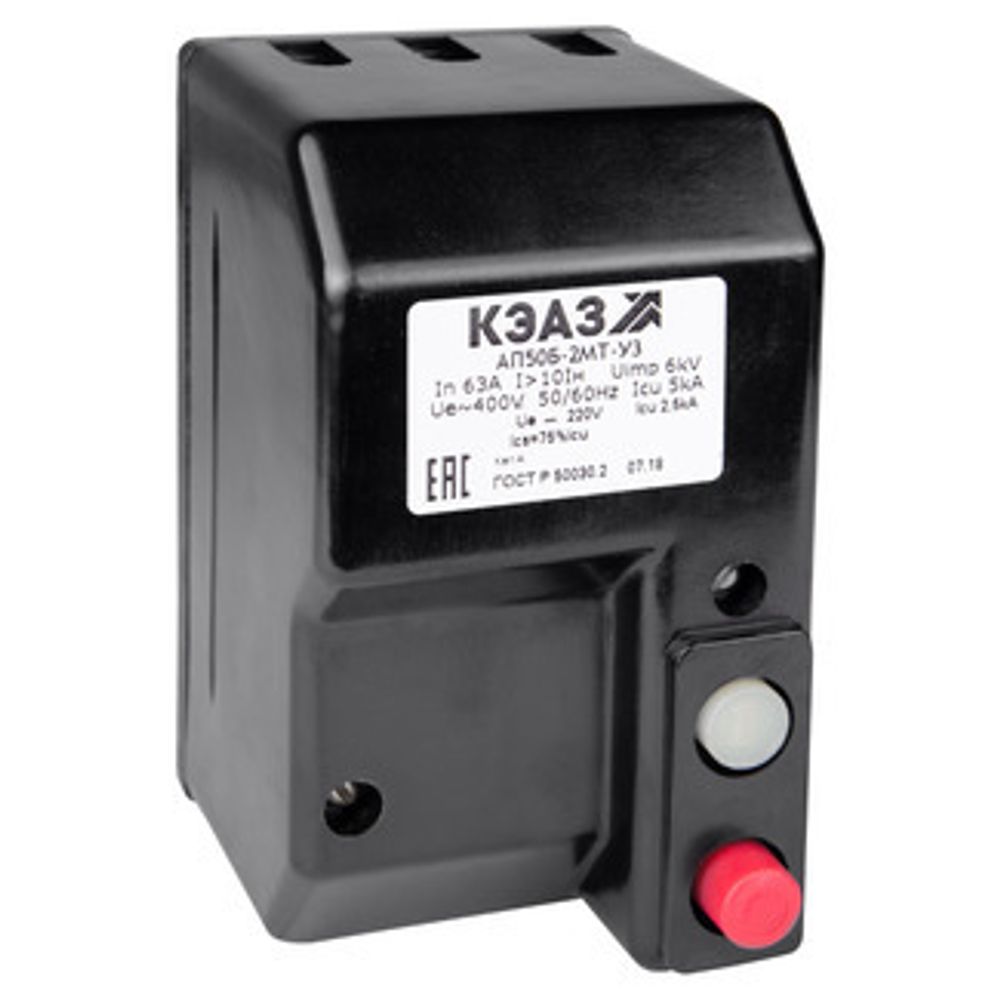

Выключатель автоматический АП50Б-2МТ-25А-10Iн-400AC/220DC-У3-КЭАЗ

Описание

Характеристики

Отзывы

Руководство

Каталог

Оставьте первый отзыв! Написать отзыв

Блочный автоматический 2 полюсный выключатель переменного/постоянного тока с предельной коммутационной способностью при переменном токе 30 кА на номинальный ток 25 А .

Классификация:

Тип приёмки: ОТК .
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
Тип изделия: Выключатель автоматический.
код ТН ВЭД: 8536201008.

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: У3 .
Гарантийный срок эксплуатации: 2 года.

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
Дополнительное оборудование: Нет.
Наличие вспомогательных контактов сигнализации: Нет.

Габариты: 81 х 139 х 109 мм

Степень защиты: IP20

Количество в упаковке: 6 шт.

Вес: 6,36 кг

Предельная коммутационная способность переменного тока Icu: 3 кА

Номинальный ток In: 25 А

Номинальное импульсное напряжение Uimp: 6 кВ

Вид расцепителей: Тепловой и Электромагнитный

Номинальное рабочее напряжение переменного тока Ue: 400 В

Вспомогательные (свободные) контакты: Нет

Регулировка максимальных расцепителей тока: Да

Род тока: Переменный/Постоянный

Частота тока: 50/60 Гц

Номинальное напряжение изоляции Ui: 400 В

Диапазон регулировки теплового расцепителя: 0,7...1Iн А

Номинальное рабочее напряжение постоянного тока Ue: 220 В

Предельная коммутационная способность постоянного тока Icu: 2,5 кА

Номинальная рабочая наибольшая отключающая способность Ics: 75% Icu

Количество полюсов: 2

Уставка расцепителей токов короткого замыкания: 10Iн

Наличие привода: Ручной

Номинальный продолжительный ток Iu: 25 А

Диапазон рабочих температур: от -40°С до +40°С

Способ монтажа: Винт

Присоединение внешних проводников: Переднее

Максимальное сечение присоединяемых проводов: 6 мм²

Способ установки: Стационарный с креплением на панели

Категория применения по селективности: Неселективный

Возможность самостоятельного подключения дополнительных устройств: Нет

Предельная коммутационная способность переменного тока Icu при 400АС: 3 кА

Вид присоединяемых проводников: Провод

Предельная коммутационная способность постоянного тока Icu при 220/240DC: 2,50 кА
