Описание

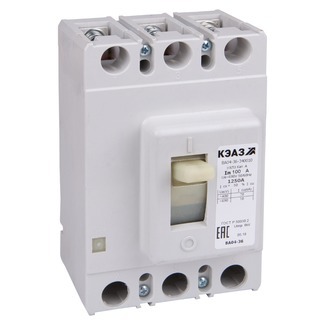

Выключатель автоматический ВА04-36-340010-320А-3200-690AC-УХЛ3-КЭАЗ - блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 20 кА на номинальный ток 320 А.
Классификация:
- Базовая уставка: Да;
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228);
- Тип изделия: Выключатель автоматический.
Монтажные характеристики:
- Способ крепления (монтажа): Винт;
- Присоединение внешних проводников: Переднее;
- Макс. сечение присоединяемых проводов: 185 мм²;
- Возможность самостоятельного подключения дополнительных устройств: Нет;
- Способ установки: Стационарный с креплением на панели;
- Макс. сечение присоединяемых медных шин: 4х30 мм;
- Вид присоединяемых проводников: Шина/Провод.
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3.
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Дополнительное оборудование: Нет;
- Дополнительный расцепитель: Нет;
- Наличие вспомогательных контактов сигнализации: Нет.
Характеристики
Габариты
112 х 175 х 114 мм
Производитель
КЭАЗ
Степень защиты
IP20
Количество в упаковке
1 шт.
Вес
2,490 кг
Предельная коммутационная способность переменного тока Icu
10 кА,
(20 кА)₂
Номинальный ток In
320 А
Номинальное импульсное напряжение Uimp
8 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
690 В,
(400В)₂
Вспомогательные (свободные) контакты
Нет
Регулировка максимальных расцепителей тока
Нет
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
690 В
Номинальная рабочая наибольшая отключающая способность Ics
50% Icu
Наличие независимого расцепителя
Нет
Количество полюсов
3
Уставка расцепителей токов короткого замыкания
3200 А
Наличие привода
Ручной
Номинальный продолжительный ток Iu
320 А
Диапазон рабочих температур
от -60°С до +40°С
