Описание

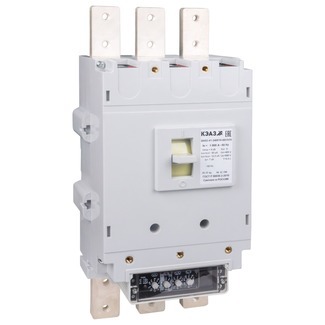

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 85 кА на номинальный ток 1000 А .
Классификация:
- Тип приёмки: ОТК.
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
- Тип изделия: Выключатель автоматический.
- код ТН ВЭД: 8536209008.
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3.
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007.
- Дополнительное оборудование: Нет.
- Дополнительный расцепитель: Нет.
- Наличие вспомогательных контактов сигнализации: Нет.
Характеристики
Габариты
250 х 523 х 200 мм
Производитель
КЭАЗ
Степень защиты
IP00
Количество в упаковке
1 шт.
Вес
26,0 кг
Предельная коммутационная способность переменного тока Icu
33,50 кА,
(85 кА)₂
Номинальный ток In
1000 А
Вид расцепителей
Электронный
Номинальное рабочее напряжение переменного тока Ue
690 В,
(400В)₂
Вспомогательные (свободные) контакты
Нет
Регулировка максимальных расцепителей тока
Да
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
660 В
Номинальная рабочая наибольшая отключающая способность Ics
100% Icu
Предельный ток селективности Is
7 кА
Наличие независимого расцепителя
Нет
Количество полюсов
3
Наличие привода
Ручной
Номинальный продолжительный ток Iu
1000 А
Диапазон рабочих температур
от -50°С до +55°С
Способ монтажа
Винт
Присоединение внешних проводников
Переднее
Способ установки
Стационарный с креплением на панели
Категория применения по селективности
Неселективный
Возможность самостоятельного подключения дополнительных устройств
Нет
Предельная коммутационная способность переменного тока Icu при 690AC
33,5 кА
Предельная коммутационная способность переменного тока Icu при 400АС
85 кА
Максимальное сечение присоединяемых медных шин
2(60х12) мм
Вид присоединяемых проводников
Шина/Провод
