Описание

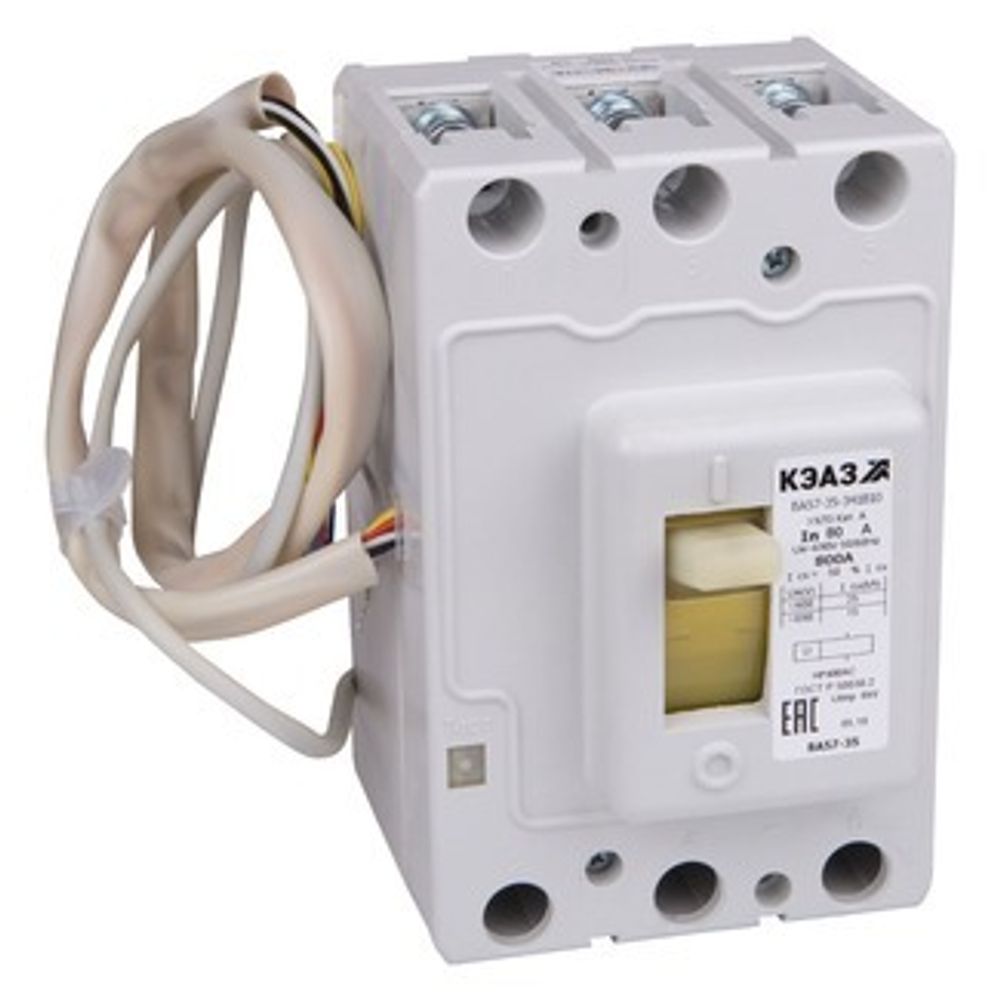

Выключатель автоматический ВА57-35-345610-250А-2500-690AC-РМН230AC-УХЛ3-КЭАЗ -блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 250 А.
Классификация:
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228);
- Тип изделия: Выключатель автоматический.
Монтажные характеристики:
- Способ крепления (монтажа): Винт;
- Присоединение внешних проводников: Переднее;
- Макс. сечение присоединяемых проводов: 185 мм²;
- Возможность самостоятельного подключения дополнительных устройств: Нет;
- Способ установки: Стационарный с креплением на панели;
- Макс. сечение присоединяемых медных шин: 4х30 мм;
- Вид присоединяемых проводников: Шина/Провод.
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3;
- Гарантийный срок эксплуатации: 3 года.
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: Комплект зажимов №1; Клеммная крышка;
- Дополнительный расцепитель: РМН230AC;
- Наличие вспомогательных контактов сигнализации: Да.
Характеристики
Габариты
112 х 175 х 130 мм
Производитель
КЭАЗ
Степень защиты
IP20
Количество в упаковке
1 шт.
Вес
2,700 кг
Предельная коммутационная способность переменного тока Icu
18 кА,
(40 кА)₂
Номинальный ток In
250 А
Номинальное импульсное напряжение Uimp
6 кВ
Вид расцепителей
Тепловой и Электромагнитный
Номинальное рабочее напряжение переменного тока Ue
690 В,
(400В)₂
Вспомогательные (свободные) контакты
2з+2р
Регулировка максимальных расцепителей тока
Нет
Род тока
АС
Частота тока
50/60 Гц
Номинальное напряжение изоляции Ui
690 В
Номинальная рабочая наибольшая отключающая способность Ics
50% Icu
Количество вспомогательных размыкающих контактов
2
Количество вспомогательных замыкающих контактов
2
Наличие независимого расцепителя
Нет
Количество полюсов
3
Уставка расцепителей токов короткого замыкания
2500 А
Наличие привода
Ручной
Номинальный продолжительный ток Iu
250 А
Диапазон рабочих температур
от -60°С до +40°С
