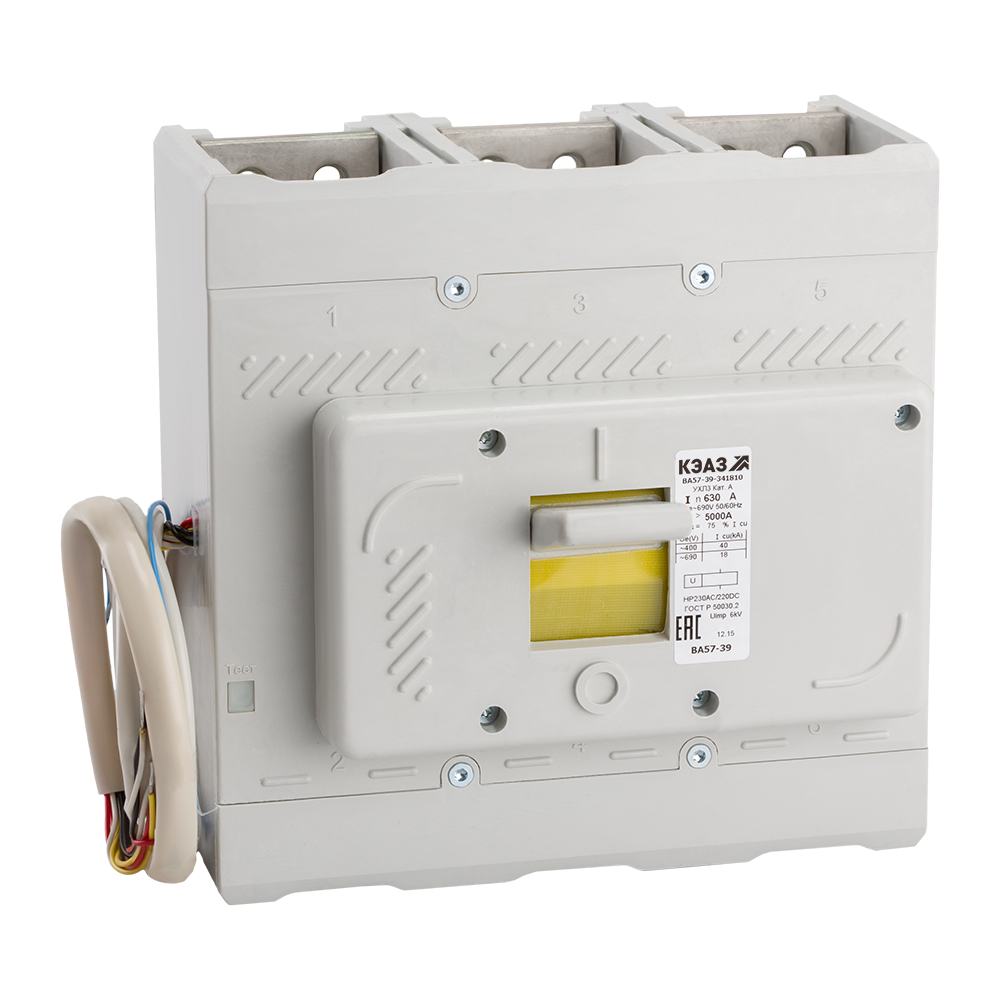

Выключатель автоматический ВА57-39-341810-400А-4000-690АС-НР230АС/220DC-УХЛЗ-КЭАЗ

Описание

Характеристики

Отзывы

Руководство

Доп. поле-4

Оставьте первый отзыв! Написать отзыв

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 400 А .

Классификация:

Тип приёмки: ОТК.
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
Тип изделия: Выключатель автоматический.
код ТН ВЭД: 8536209008.

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: УХЛ3.
Гарантийный срок эксплуатации: 3 года.

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011.
Дополнительное оборудование: Комплект зажимов №3; Межполюсные перегородки.
Дополнительный расцепитель: НР230AC/220DC .
Наличие вспомогательных контактов сигнализации: Нет.

Габариты: 225 х 224 х 154 мм

Степень защиты: IP20

Количество в упаковке: 1 шт.

Вес: 6,51 кг

Предельная коммутационная способность переменного тока Icu: 18 кА , (40 кА)₂

Номинальный ток In: 400 А

Номинальное импульсное напряжение Uimp: 6 кВ

Вид расцепителей: Тепловой и Электромагнитный

Номинальное рабочее напряжение переменного тока Ue: 690 В , (400В)₂

Вспомогательные (свободные) контакты: 1з+2р

Регулировка максимальных расцепителей тока: Нет

Род тока: Переменный

Частота тока: 50/60 Гц

Номинальное напряжение изоляции Ui: 690 В

Номинальная рабочая наибольшая отключающая способность Ics: 100% Icu

Количество вспомогательных размыкающих контактов: 2

Количество вспомогательных замыкающих контактов: 1

Наличие независимого расцепителя: Да

Количество полюсов: 3

Уставка расцепителей токов короткого замыкания: 4000 А

Наличие привода: Ручной

Номинальный продолжительный ток Iu: 400 А

Диапазон рабочих температур: от -60°С до +40°С

Способ монтажа: Винт

Присоединение внешних проводников: Переднее

Максимальное сечение присоединяемых проводов: 2 х 240 мм²

Способ установки: Стационарный с креплением на панели

Категория применения по селективности: Неселективный

Возможность самостоятельного подключения дополнительных устройств: Нет

Предельная коммутационная способность переменного тока Icu при 690AC: 18 кА

Предельная коммутационная способность переменного тока Icu при 400АС: 40 кА

Максимальное сечение присоединяемых медных шин: 12 х 50 мм

Вид присоединяемых проводников: Шина/Провод
