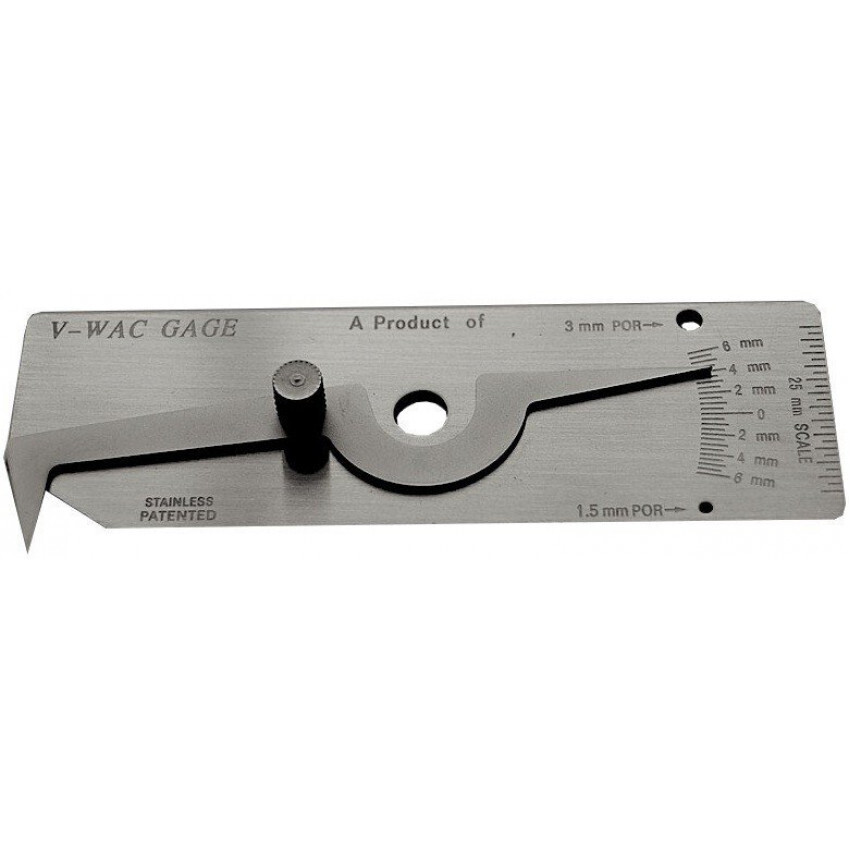

Универсальный шаблон сварщика V-WAC — импортный шаблон сварщика частично дублирующий функции отечественных УШС-3 и УШС-4. Измеряемые параметры и погрешность шаблона V-WAC приведены в следующей таблице. Калибровка шаблона проводится собственной метрологической службой по методике МК 04.2017. Для сравнения функционала шаблонов сварщика различных типов можно воспользоваться этой таблицей.
| Контролируемый параметр | Диапазон измерения | Цена деления, мм | Погрешность мм |
| Смещение кромки | 0-6 мм | 0,5 мм | 0,2 мм |
| Размер притупления и ширины шва (линейка) | 0-24 мм | - | 0,2 мм |
| Высота усиления стыкового шва | 0-6 мм | 0,5 мм | 0,2 мм |
| Глубина вогнутости шва | 0-6 мм | 0,5 мм | 0,2 мм |
| Высота выпуклости шва | 0-6 мм | 0,5 мм | 0,2 мм |
| Подрезы корня шва | 0-6 мм | 0,5 мм | 0,2 мм |
| Глубина дефектов шва | 0-6 мм | 0,5 мм | 0,2 мм |
| Высота дефектов шва | 0-6 мм | 0,5 мм | 0,2 мм |
| Измерение размера раковин | 1,5 и 3,0 мм | - | 0,3 мм |
Комплект поставки:
- Шаблон V-WAC.
- Чехол.
- Паспорт.
Характеристики
Производитель
I-WELD
