Универсальный шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования".
Контроль проводится ступенчатым методом определения до минимального зазора.

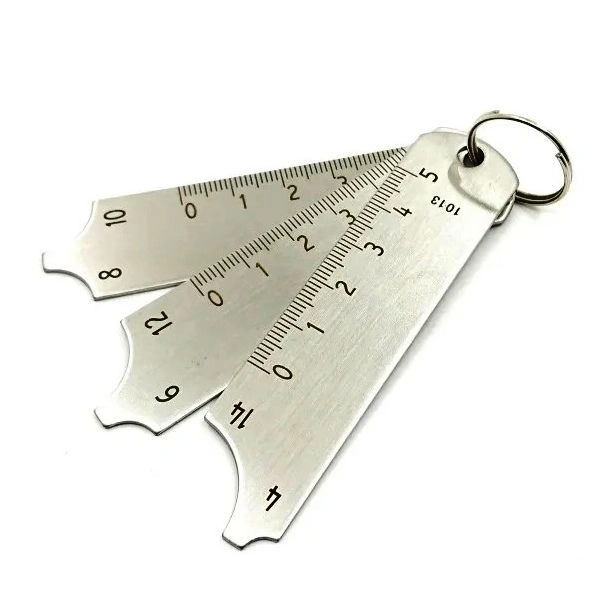

Шаблон сварщика УШС-2 состоит из 3-х лепестков и 1 соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
Основные характеристики УШС-2:
- Диапазон контролируемых катетов стыкового сварного шва — 4-14мм.
- Количество ступеней — 6.
- Точность изготовления — ±0,3мм.
- Средняя наработка на отказ — не менее 1000 условных циклов замеров.
Комплект поставки шаблона сварщика УШС-2:
- Шаблон УШС-2, состоящее из 3-х отдельных лепестков с катетами 4,14 мм; 8,10 мм; 6,12 мм.
- Соединительное кольцо.
- Паспорт (один на 10 шаблонов).
- Упаковка.
