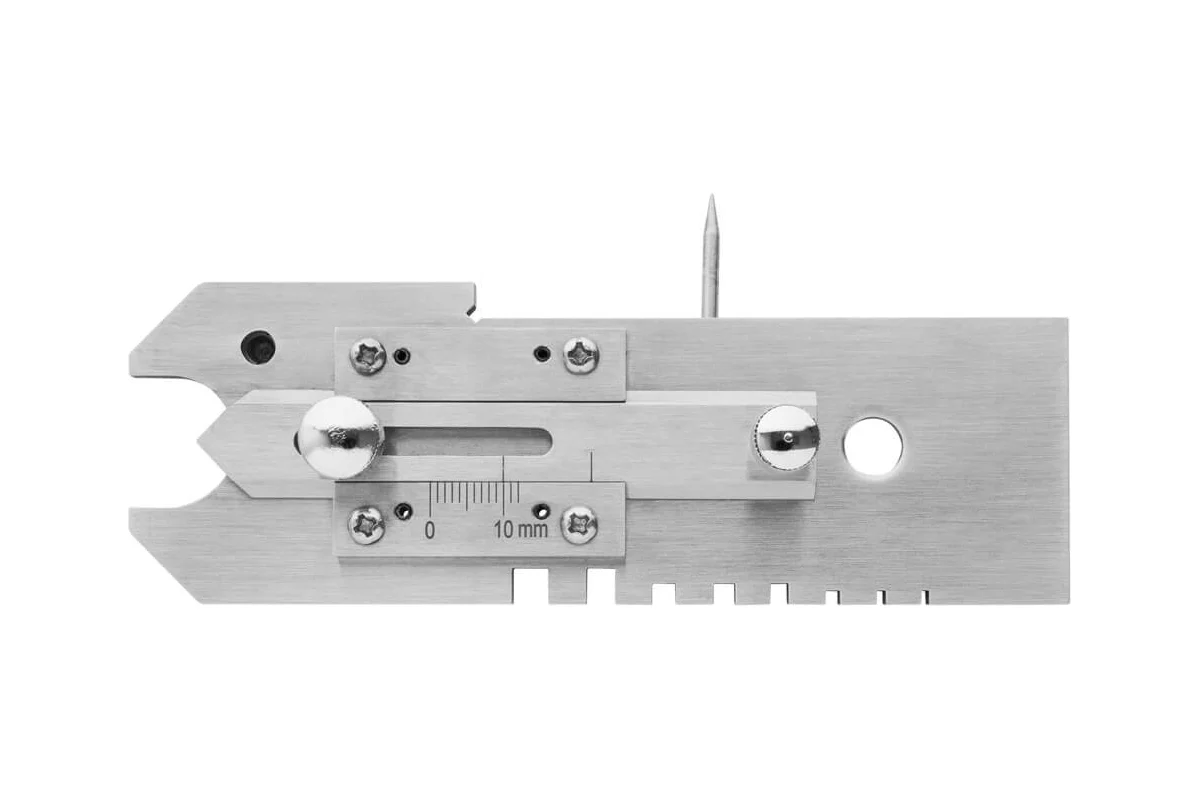

Универсальный шаблон сварщика УШС-4 предназначен для визуального контроля элементов разделки под сварной шов, электродов, углов скоса кромок, высоты валика усиления и катета углового шва, выпуклости корня шва стыкового (углового, нахлёсточного и тд.) сварного соединения, а также величины зазора между свариваемыми деталями.
Технические характеристики и погрешность шаблона УШС-4 приведены в следующей таблице.
|
Контролируемый параметр
|
Диапазон измерений, мм
|
Цена деления, мм
|
Допустимая погрешность, мм
|
|---|---|---|---|
|
Глубина дефектов (вмятин, забоин)
|
0-15
|
1
|
±0,5
|
|
Глубина разделки шва до корневого слоя
|
0-15
|
1
|
±0,5
|
|
Превышение кромок
|
0-15
|
1
|
±0,5
|
|
Высота усиления шва
|
0-5
|
1
|
±0,5
|
|
Высота валика усиления
|
0-10
|
1
|
±0,5
|
|
Величина притупления шва
|
0-50
|
1
|
±0,5
|
|
Ширина шва
|
0-50
|
1
|
±0,5
|
|
Величина зазора между свариваемыми деталями
|
0,5-4
|
0,5
|
±0,25
|
|
Угол скоса кромок
|
0°-45°
|
5°
|
±2,5°
|
|
Высота катета углового шва
|
0-10
|
1
|
±0,5
|
|
Выпуклость корня шва стыкового соединения
|
0-10
|
1
|
±0,5
|
Комплектация:
- Шаблон УШС-4.
- Чехол.
- Паспорт.
Характеристики
Тип
Шаблон сварщика
Вес
0,25 кг
