Описание

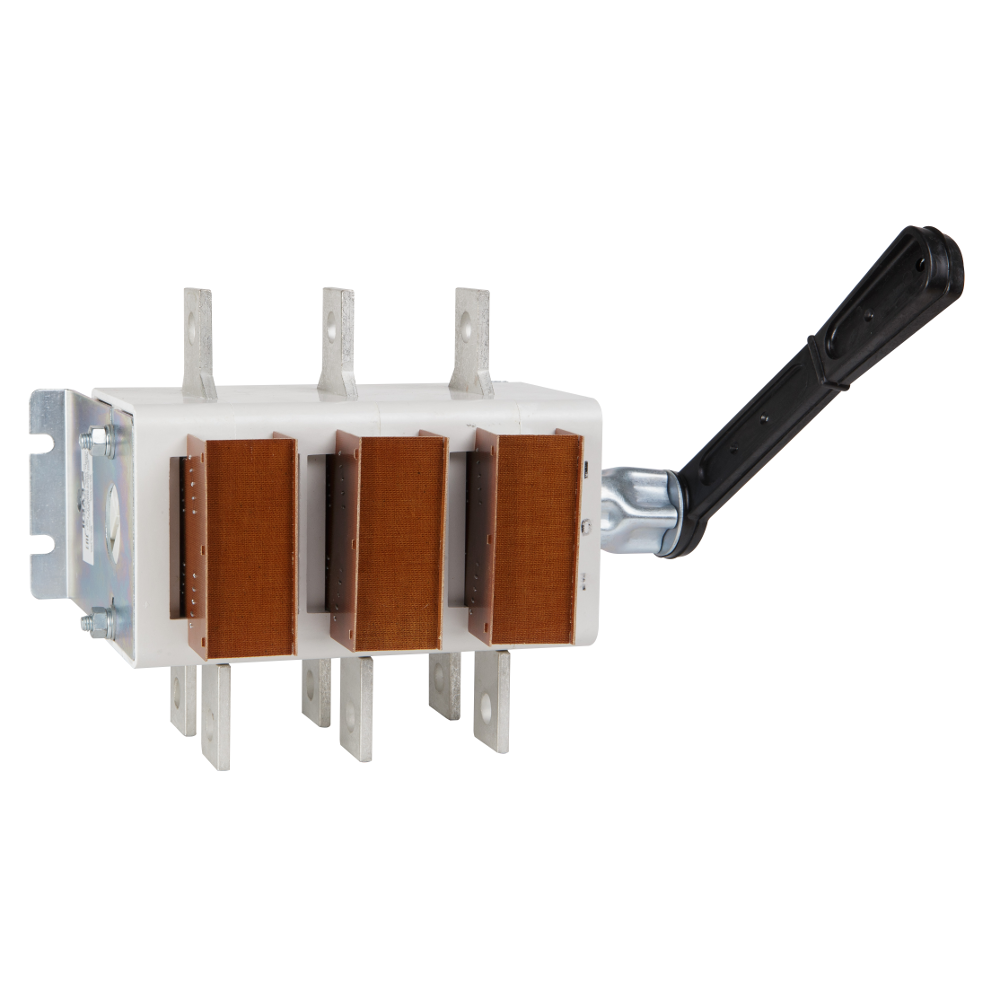

Выключатель-разъединитель 3 полюсный на номинальный ток 630 А, в котором установлена боковая смещенная съемная рукоятка.
Классификация:
- Тип приёмки: ОТК .
- Категория ETIM: Выключатель-разъединитель (EC000216).
- Тип изделия: Выключатель-разъединитель.
- код ТН ВЭД: 8536508000.
Эксплуатационные характеристики:
- Климатическое исполнение и категория размещения: УХЛ3 .
- Категория применения IEC и номинальный ток: 630A AC-21B, 630A DC-21B, 250A AC-22B, 315A DC-22B
- Механическая износостойкость: 16 000 циклов "ВО".
Дополнительные особенности:
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3.
- Тип элемента управления: Рычажковый (перекидной рычаг).
- Дополнительное оборудование: Дугогас. Камеры.
- Подходит для монтажа в горизонтальной плоскости: Да.
- Пригоден в качестве предохранительного выключателя: Да.
- Вид рукоятки: Боковая смещенная.
- Исполнение рукоятки: Съемная.
- Подходит для фронтального монтажа: Да.
- Моторный привод встроенный: Нет.
- Моторный привод (дополнительно): Нет.
- Пригоден в качестве устройства аварийной остановки: Да.
- Пригоден в качестве сервисного выключателя: Да.
- Компактная версия выключателя-разъединителя: Нет.
- Подходит для установки в распределительный щит: Да.
- Подходит для промежуточного монтажа: Нет.
- Взаимоблокирующий (-ая): Нет.
Характеристики
Производитель
КЭАЗ
Степень защиты
IP00
Количество в упаковке
1 шт.
Вес
6,86 кг
Номинальный ток In
630 А
Номинальное рабочее напряжение переменного тока Ue
660 В
Род тока
Переменный/Постоянный
Частота тока
50/60 Гц
Число направлений коммутации
2
Номинальный кратковременно-выдерживаемый ток в течении 1 с
16 кА
Номинальный условный ток короткого замыкания Iq
32 кА
Номинальное напряжение изоляции Ui
660 В
Номинальное рабочее напряжение постоянного тока Ue
440 В
Условный тепловой ток на открытом воздухе Ith
630 А
Условный тепловой ток в оболочке Ithe
500 А
Количество полюсов
3
Диапазон рабочих температур
от -60°С до +40°С
Способ монтажа
Винт
Максимальное сечение присоединяемых проводов
480 мм²
Способ установки
Стационарный с креплением на панели
Расположение плоскости присоединения внешних проводников
Перпендикулярно
Расположение рукоятки ручного привода
Правое
Группа условий эксплуатации
М4, М25, М29
